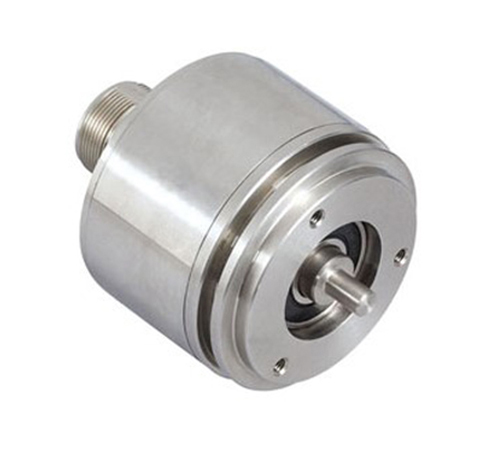

POSITAL博思特【光電編碼器】OCD-PPA1G-0008-S12V-PAP

POSITAL博思特光電編碼器OCD-PPA1G-0008-S12V-PAP優點：

       光電編碼器：體積小，精密，本身分辨度可以很高，無接觸無磨損；同一品種既可檢測角度位移，又可在機械轉換裝置幫助下檢測直線位移；多圈光電絕對編碼器可以檢測相當長量程的直線位移(如25位多圈)。壽命長，安裝隨意，接口形式豐富，價格合理。成熟技術，多年前已在國內外得到廣泛應用。

POSITAL博思特光電編碼器缺點：

精密但對戶外及惡劣環境下使用提出較高的保護要求；量測直線位移需依賴機械裝置轉換，需消除機械間隙帶來的誤差；檢測軌道運行物體難以克服滑差。

POSITAL博思特光電編碼器OCD-PPA1G-0008-S12V-PAP

產品參數如下：

接口       位并行（推挽）

輸出驅動器    推挽式

電氣數據

電源電壓       10 – 30 VDC

功耗       ≤ 400 mA @ 10 V DC, ≤ 180 mA @ 24 V DC

功耗       ≤ 1.5 W

傳感器

技術       光學

單圈分辨率    8 位

精度 (INL)    ±0.0220° (14 – 16位), ±0.0439° (<13位)

認證 認證/壽命 碼制 碼    格雷碼

環境規格

外殼防護等級 (軸)      IP66/IP67

外殼防護等級 (外殼)   IP66/IP67

工作溫度       -40 °C (-40 °F) - +85 °C (+185 °F)

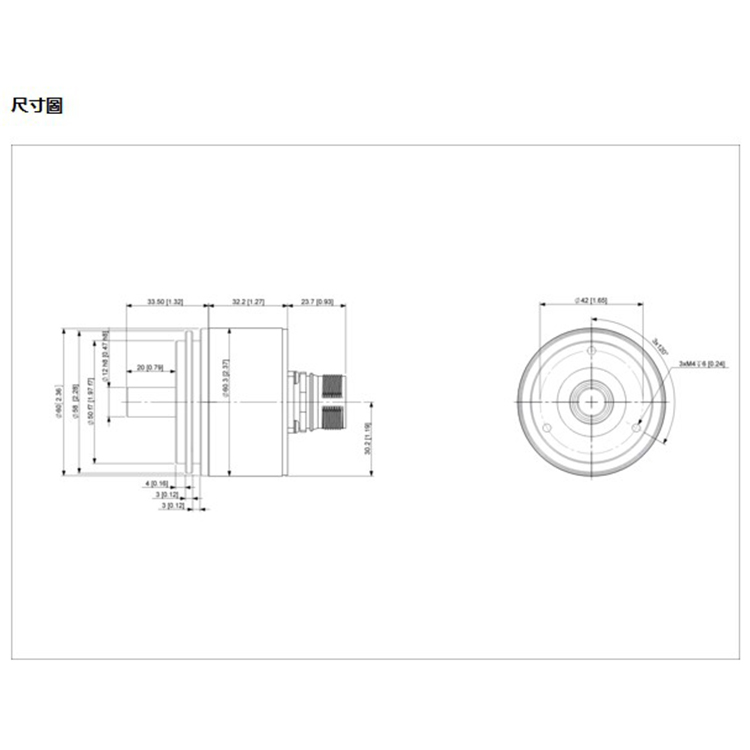

機械數據

外殼材料       不銹鋼（V2A) (1.4305, 303)

外殼涂層       無涂層

法蘭形式       同步法蘭, ? 58 mm

法蘭材料       不銹鋼 V2A (1.4305; 303)

軸的類型       實心軸, 長度 = 20 mm

軸的直徑       ? 12 mm (0.47")

軸的材料       不銹鋼 V2A (1,4305; 303)

最大軸負載    軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命       420 (20 N / 40 N), 145 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)

最高機械速度       ≤ 3000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
