POSITAL博思特磁性編碼器特點

磁性編碼器有很多值得推薦的地方。它們體積小巧、堅固以及價格相對低廉。POSITAL (博思特)作為德國FRABA(費瑞柏)集團旗下的一個業務部門，已經開發出一個新的磁性旋轉式編碼器家族。它保留了機械的簡約性、磁性設備的強韌性和成本效益性，還加入了高性能運動控制應用所需的功能，如在工業自動化系統、重型建筑機械、電梯系統、自動門等等應用場合中。

　　1. 低成本

　　2. 無需電池操作

　　3. 體積小

　　4. 抗震能力高

5. 無機械構造使得壽命更長。

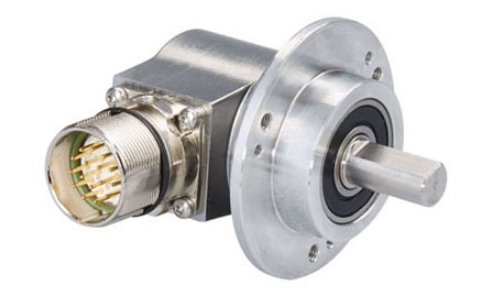

POSITAL博思特磁性編碼器UCD-S401G-1416-M100-PRL

產品參數：

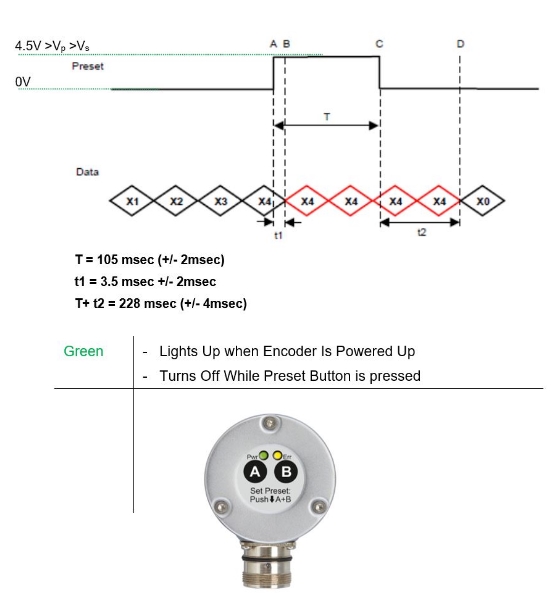

接口       SSI帶按鈕和LED

時鐘輸入       RS 422, 通過光電耦合器

技術       磁性

單圈分辨率    16 位

分辨率 多圈  14 位

多圈技術       自發電的磁性脈沖計數器（無需電池和齒輪組）

精度 (INL)    ±0.0878°（≤12位）

認證 認證/壽命 碼制 碼    格雷碼

環境規格

外殼防護等級 (軸)      IP65

外殼防護等級 (外殼)   IP65

工作溫度       -40 °C (-40 °F) - +85 °C (+185 °F)

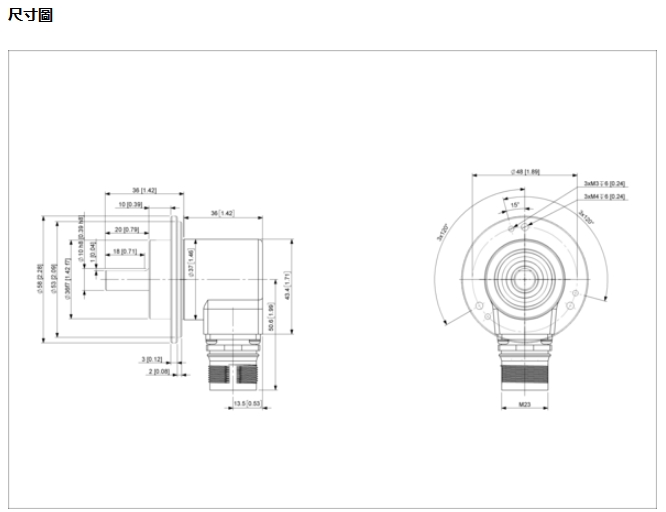

機械數據

外殼材料       鋼

外殼涂層       陰極防腐蝕防護（> 720小時耐鹽霧測試)

法蘭形式       夾緊法蘭, ? 58 mm

法蘭材料       鋁

軸的類型       實心軸, 單面平坦型軸, 長度 = 20 mm

軸的直徑       ? 10 mm (0.39")

軸的材料       不銹鋼 V2A (1,4305; 303)

最大軸負載    軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命       430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

轉子轉動慣量       ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩       ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度       ≤ 12000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性       ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度       96 mm (3.78")

重量       215 g (0.47 lb)

電氣連接

連接方向       徑向

接口       M23, 公型, 12針
