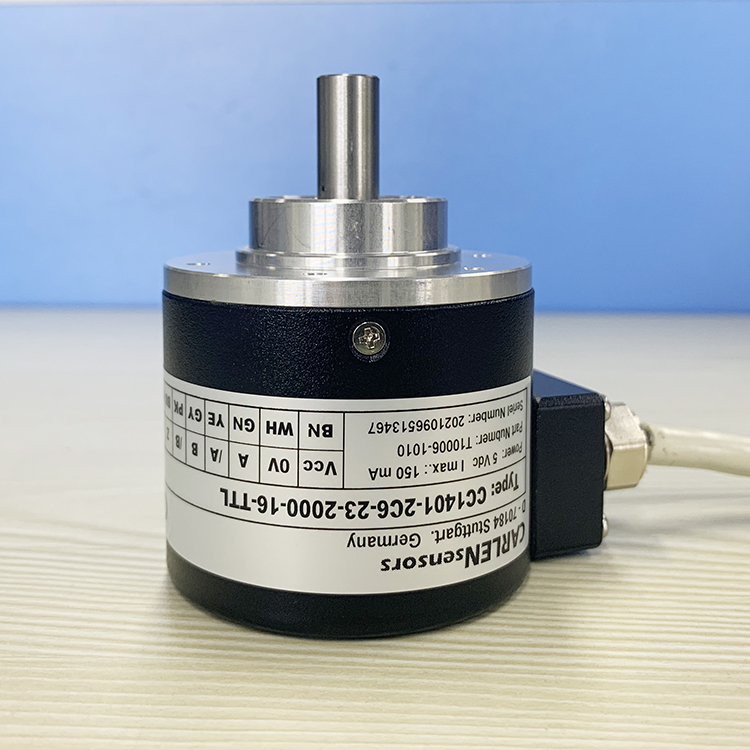

CARLEN增量旋轉編碼器CC1401-2c6-23-2000-16-TTL

       CARLEN增量式編碼器CC1401-2c6-23-2000-16-TTL軸旋轉時，有相應的相位輸出。其旋轉方向的判別和脈沖數量的增減，需借助后部的判向電路和計數器來實現。其計數起點可任意設定，并可實現多圈的無限累加和測量。還可以把每轉發出一個脈沖的Z信號，作為參考機械零位。當脈沖已固定，而需要提高分辨率時，可利用帶90度相位差A，B的兩路信號，對原脈沖數進行倍頻。

       增量旋轉編碼器：磁式，非接觸式, 通過雙色 LED（紅色/綠色）提供清晰的功能驗證, 使用輔助功能可以輕松地進行安裝和調整，這能有效地降低成本, 包括磁輪在內的自診斷提供了質量保障, 內部智能確保易于安裝和可靠運行 , 磁輪的彈性體涂層具有防塵、隔熱和耐機械沖擊性能, 輸出類型: 推挽式，增量式

CARLEN CC1401-2c6-23-2000-16-TTL增量旋轉編碼器

產品參數：

電源電壓 5-30VDC

脈沖數 1...3600 ppr

輸出信號 A.B.Z,IA/B./Z

輸出信號 Push pull,5-30Vdc；Driver 5Vdc RS422

最大負載電流 40mA under 4.5V-30mA under 24V

最大輸出頻率 300kHz

CARLEN CC1401-2c6-23-2000-16-TTL 機械性能：

最大持續速度 10000 rpm

空心軸   Through hollow shaft 6mm

外殼直徑 38mm

開啟扭矩 ＜0.5N cm

最大承載  軸向: 5N; 徑向: 10N;

軸慣性 30 ga㎡

重量 360g

防護等級 IP65

工作溫度－30℃+100℃
