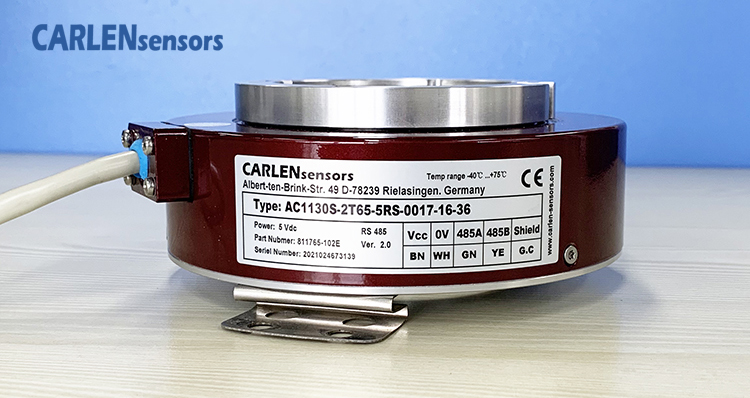

【AC1130】

CARLEN AC1130絕對編碼器-單圈 產品特性：

? 光學傳感，SSI單轉絕對編碼器;

? 歐洲工業標準外殼尺寸? 90mm;

? 空心軸 ?40,  ?45,  ?50mm，?55，?60，?65mm;

? 堅固耐用，抗沖擊/振動性能優異;

? 分辨率范圍 16位…21位(灰色或二進制) ;

? 復位和方向函數輸入;

? 防護等級 最高可達 IP65;

CARLEN AC1130絕對編碼器-單圈 產品參數：

電源電壓功率   5 VDC ±10 %; 10 - 30 VDC

接口   SSI

典型的二進制格雷碼

數據輸出線驅動器  RS 422

分辨率　12 - 17位

最大精度   ±20''

外殼材料   鋁

軸材料   不銹鋼

轉速連續最大   速度3000轉

CARLEN AC1130絕對值單圈編碼器：

       在360度測量范圍內。其每一個輸出位置的數據編碼在360度單圈內是絕對且唯一的，無需依賴轉動及前次數據而獲得位置信息。在旋轉超過360度后，數據又循環從0開始。

       單圈絕對值編碼器的位數是以2的N次方位數來表示其分辨位置編碼，8位就有256個編碼位置，10位是1024，12位4096，13位8192，14位16384，16位65536。

談起絕對值編碼器，就必須提一下格雷碼：

       在一組數的編碼中，若任意兩個相鄰的代碼只有一位二進制數不同，則稱這種編碼為格雷碼（Gray Code），另外由于最大數與最小數之間也僅一位數不同，即“首尾相連”，因此又稱循環碼或反射碼。

       格雷碼屬可靠性編碼，是一種錯誤最小化的編碼方式。雖然自然二進制碼可以直接由數/模轉換器轉換成模擬信號，但在某些情況，例如從十進制的3轉換為4時二進制碼的每一位都要變，能使數字電路產生很大的尖峰電流脈沖。而格雷碼則沒有這一缺點，它在相鄰位間轉換時，只有一位產生變化。它較大地減少了由一個狀態到下一個狀態時邏輯的混淆。因這種編碼相鄰的兩個碼組之間只有一位不同，所以在用于方向的轉角位移量－數字量的轉換中，當方向的轉角位移量發生微小變化（而可能引起數字量發生變化時，格雷碼僅改變一位，這樣與其它編碼同時改變兩位或多位的情況相比更為可靠，即可減少出錯的可能性。
