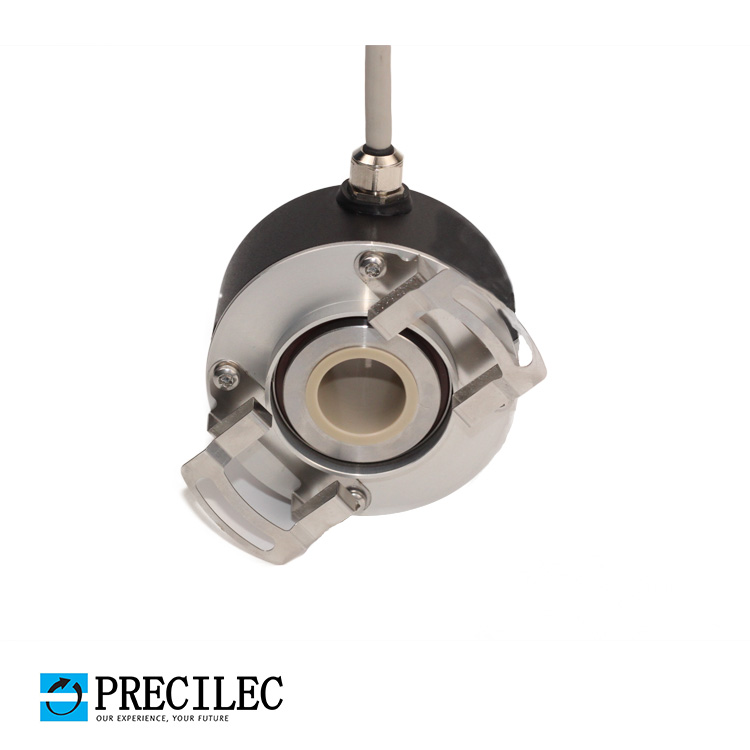

雷恩PRECILEC I9H系列增量式編碼器

雷恩PRECILEC I9H系列是精密光學增量編碼器；專為在工業中精確測量轉速和旋轉軸位置的應用環境而設計:比如鋼鐵、工程機械、風電、電機驅動等…；他們使用微分光學測量和比率處理的信號，以最小化溫度和光二極管老化的影響，大幅延長了編碼器的使用壽命；使用通用互補的推挽輸出接口和更大的電源電壓范圍，使他們非常容易與大多數高噪聲抗干擾的電子控制單元連接。

主要特點：

重載空心軸編碼器

可雙安裝組合

可輸出A、B、Z、/A、/B、/Z信號

短路保護和極性反轉保護

電氣參數：

?供電電壓：±5V-10V到±11-30vdc與反極性保護

?空載電源電流：100mA

?輸出信號：TTL或HTL

?最大輸出頻率：100KHz

?最大負載電流/通道: 20mA/ 50mA

機械參數：

?最高持續轉速: 4500轉

?啟動扭矩：≤2.5 N.cm

?軸慣性：500gr.cm2

?重量：850克

?防護等級 : IP65

?最大沖擊：30g, 11 ms (IEC 68-2-27)

?最大震動：10g, 10- 500hz (IEC 68-2-6）

?軸端承受力：軸向：50N 徑向:80N

常見I9H系列增量編碼器型號：

I9H30-T5-33-1024-CR5000-A

I9H-30//5533//01024//CR2000-A

I9H16 55 30 500 CR2000A

I9H16-55-30-500-CR2000A

I9H30-P5-30-4096-CR-2000-A

I9H20-55-33-1024-CR2000-A

I9H30-5533-1024-CR2000-C150

I9H 21 P5 33 1024 BRA

I9H 20 P5 33 1024 BRA

XI9H-12-5533-1024-CR2000-A  9445/009

I9H-16-55-33-2048-CR3000-LH200
