雷恩precilec 防水、耐高溫 增量式編碼器

夏季高溫高濕的應用環境很容易導致處于底層的編碼器，傳感器出現故障，特別是長期處于高溫高濕環境中，超過48小時，甚至一周的時間。編碼器，傳感器屬于電子產品，所以防水，并耐受高溫下的高濕環境，成為應用中一個非常重要的保護因子。

若要耐受夏季高溫高濕的應用環境，要做到防護等級足夠高，外殼密封工藝要嚴密，采用密封材料足夠耐用。其次，碼盤也要耐高溫，即在高溫條件下不易變形。

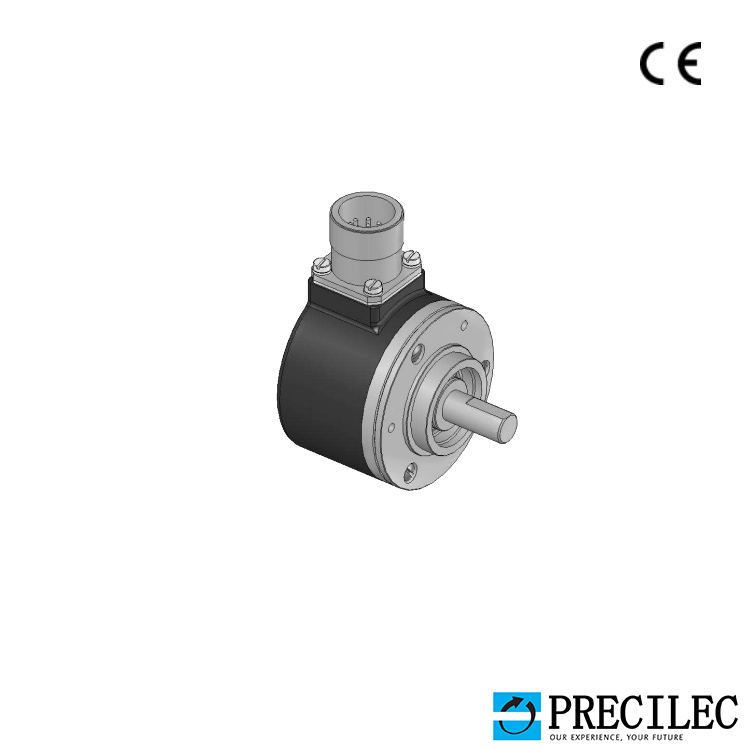

雷恩 PRECILEC編碼器 RCI 058C系列就有良好的耐高溫，耐濕的的特性。

1、外殼采用IP65、IP67高防護等級設計，同時配合密封法蘭，嚴格做到防塵防水。

2、采用光學玻璃碼盤，并采用防老化處理，最高溫度可達到100℃,（常規的編碼器最高能耐80℃）。

除了以上特點外，PRECILEC RCI 058C系列還有其他優異的功能：

1、      強大的抗干擾和振動的能力

2、      極高的分辨率可達25 000 ppr

3、      通用的電路設計5-30VDC(5-36VDC可選)

4、      高頻率信號輸出可達300KHz

PRECILEC RCI 058C系列通過增量接口提供高分辨率的測量?？梢詫,B,Z和反轉信號以及HTL推挽或TTL(RS422)進行常規配置。

機械參數：

材料：鍍鋅鋁合金   軸：不銹鋼

軸承：6000系列

最大負載：軸向50N，徑向:100N

軸慣量：≤1.10^-6kg.m²

轉矩：≤4.10^-3N.m

最大轉速：12 000 min^-1

連續最大轉速：9 000 min^-1

耐振動(EN60068-2-27)：≤500m.s^-2(during 6 ms)

抗干擾(EN60068-2-6)：≤100m.s-2(55 … 2 000 Hz)

EMC：EN 50081-1, EN 61000-6-2

隔離度：1 000 Veff

重量：0.3Kg

工作溫度：-30-100℃

保存溫度：-40-100℃

防護等級：IP65(IP67法蘭)

機械壽命：10⁹圈

電氣參數：

供電電壓：5 - 30 VDC

無負載電流： 75 mA

每通道最大負載：40mA

最大輸出頻率：120 KHz

原理：光電

EMC：EN 61000-6-4 EN 61000-6-2

分辨率：250 - 25000 ppr

輸出邏輯電平：HTL, TTL( RS422 )

輸出信號：A, /A, B, /B, 0, /0

參考信號：0脈沖, 寬度 90° ±10 %

電子相移：90°± 10 %

掃描比：40.....60 %

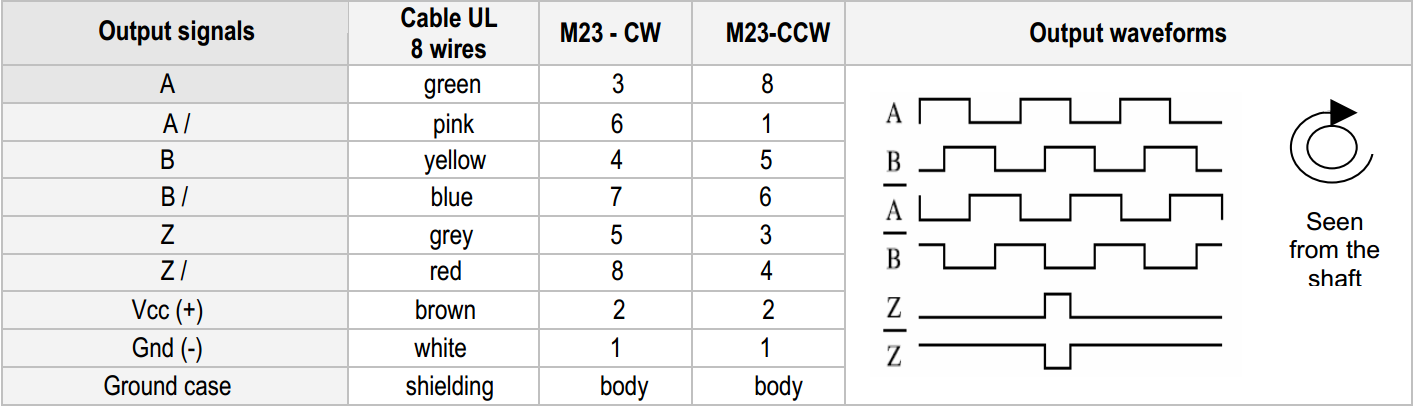

連接：
