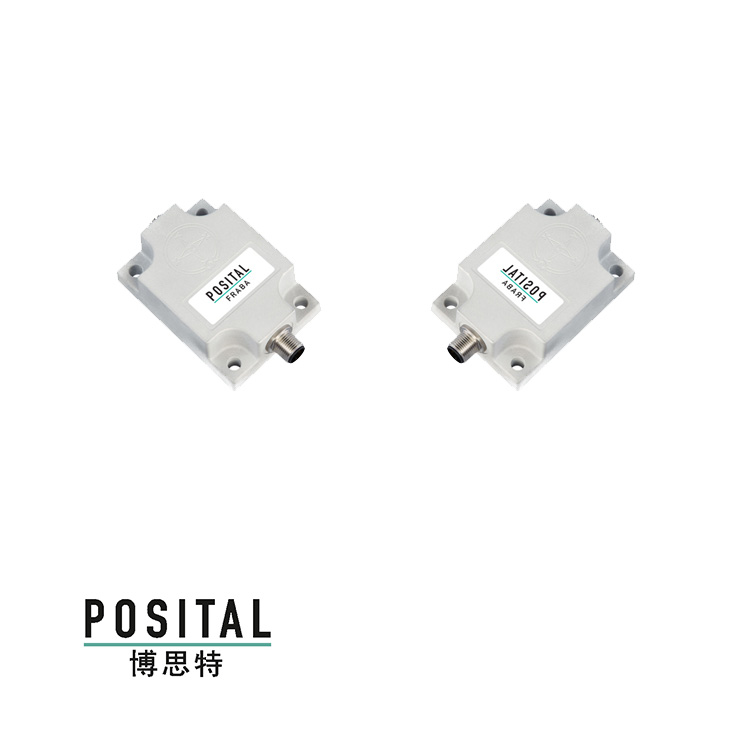

單軸360度量程耐低溫傾角傳感器ACS-360-1-M100-VK2-PM

單軸360度量程耐低溫傾角傳感器ACS-360-1-M100-VK2-PM是博思特品牌下的單軸大量程傾角傳感器；博思特傾角傳感器有兩種型號的產品可供選擇。一種產品為單軸型，其測量的傾斜角度在0-360°度（順時針或逆時針）的范圍內；另一種是雙軸型，其測量的角度在 ± 80 °斜度范圍內；ACS-360-1-M100-VK2-PM屬于360度大量程單軸相產品，其特點主要是可在嚴酷的低溫情況下正常工作。產品主要應用于光熱發電、光伏能源、電力上面。

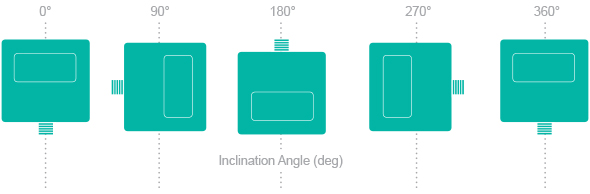

ACS-360-1-M100-VK2-PM單軸傾斜，用于垂直安裝，測量單軸輸出

ACS-360-1-M100-VK2-PM主要一般參數：

一般數據

使用范圍         單軸方向位置和水平測量

測量范圍         360°

絕對精度         0.10°

分 辨 率         0.01°

電氣數據

電源電壓                  4.5 – 30 VDC

功    耗                     ≤ 100 mA @5V, ≤ 45 mA @10V, ≤ 25 mA @24V

EMC:發射干擾           DIN EN 61000-6-4

EMC:抗干擾              DIN EN 61000-6-2

反極性保護               是

短路保護                  是

環境規格

工作溫度                   - +85 °C (+185 °F)

存儲溫度                   -40 °C (-40 °F) – +85 °C (+185 °F)

溫度漂移                   0.004°/ K

外殼防護等級            IP68/IP69K

耐沖擊性                   ≤ 100g (6毫秒半弦波, EN 60068-2-27)

耐振動性                  1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)

機械數據

外殼材料               鑄造鋁合金

灌封材料               PUR電纜(聚氨酯材料)

重    量                 220 g (0.49 lb)

MTTF                    450 years @ 40 °C

認    證                 CE

接口

接    口               Modbus RTU

建立時間                320 ms

輸出驅動器              Desc

默認的節點ID           127d

電氣連接

連接類型             連接器 M12

連接器               M12,公型,  5針,  A碼

產品壽命周期信息

產品壽命周期信息         新產品

電氣連接

Approval  CE + cULus

連接計劃

信號                         密碼數

Power Supply              2

GND                           3

RS485 A +                  4

RS485 B -                  5

Signal GND                1
