【CCA160】CARLEN編碼器

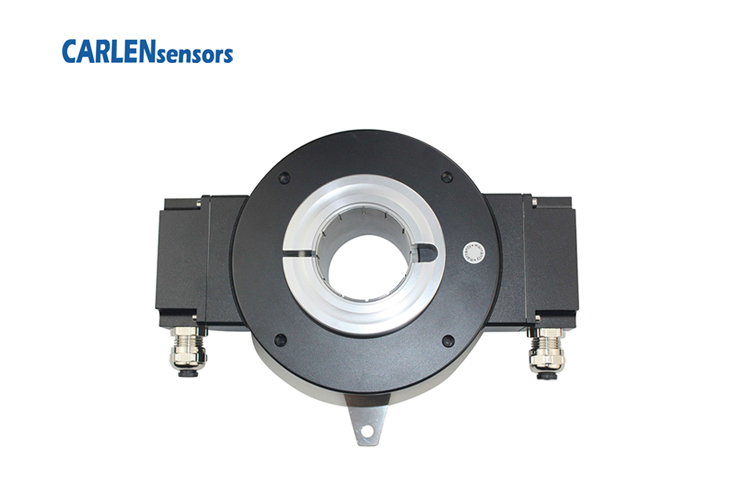

CCA160系列CARLEN增量式編碼器

產品特點：

空心軸直徑達  72mm

高抗沖擊和防振動

脈沖數可達  2500ppr

對感應電流起防護作用

溫度范圍：－30℃+100℃

用途: 電機設備，工業自動化應用

CCA160系列CARLEN增量式編碼器

產品參數：

電源電壓  5-30VDC

脈沖數  1...2500 ppr

輸出信號  A.B.Z,/A,/B,/Z

輸出信號  Push pull,5-30Vdc

          Driver 5Vdc RS422

最大負載電流  40mA under 4.5V-30mA under 24V

最大輸出頻率  300kHz

機械性能

最大持續速度 6000 rpm

空心軸 Through holow shaft 72mm

外殼直徑 158mm

開啟扭矩 ＜6N cm

最大承載

軸向:100N

徑向:150N

軸慣性 160 ga㎡

重量 1.8kg

防護等級 IP65

工作溫度－30℃+100℃

增量式編碼器工作原理

隨轉軸一起轉動的脈沖碼盤上有均勻刻制的光柵，即在碼盤上均勻地分布著若干個透光區段和遮光區段。這兩種區段分得越密，則分辨率越高。

增量式編碼器沒有固定的起始零點，輸出的是與轉角的增量成正比的脈沖，需要用計數器來計脈沖數。每轉過一個透光區時，就發出一個脈沖信號，計數器當前值加1，計數結果對應于轉角的增量。轉軸處于靜止?fàn)顟B(tài)時沒有脈沖輸出，增量式編碼器主要用于轉速測量。

增量式編碼器的計數起點可以任意設定，可以實現多圈的無限累加計數和測量。

「如果轉角的測量范圍小于360°」，可以把每轉兒發出一個脈沖的原點信號作為機械參考零位。

「如果轉角的測量范圍大于360°」，需要用與位置零點相對應的限位開關來確定零點，或者設置輸入絕對轉角位置校正值的人機界面。
