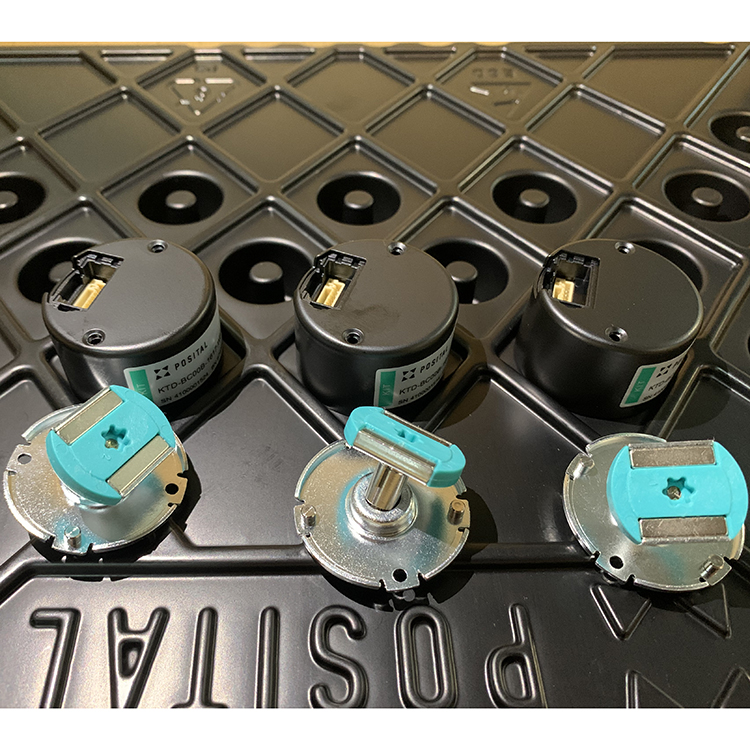

伺服電機編碼器是什么？功能、類型及應用詳解
文章來源：上海開地電子有限公司 發布時間：2025/06/09 點擊數：
一、什么是伺服電機編碼器？
伺服電機編碼器是伺服系統中的核心反饋元件，用于實時檢測電機的轉速、位置、角度等參數，并將信號反饋給控制器（如伺服驅動器），形成閉環控制，確保電機運動的精準性和穩定性。
其核心作用包括：
位置反饋：確定電機軸的絕對或相對位置。
速度反饋：監測電機轉速，實現速度閉環控制。
方向識別：判斷電機旋轉方向。
二、編碼器的主要類型

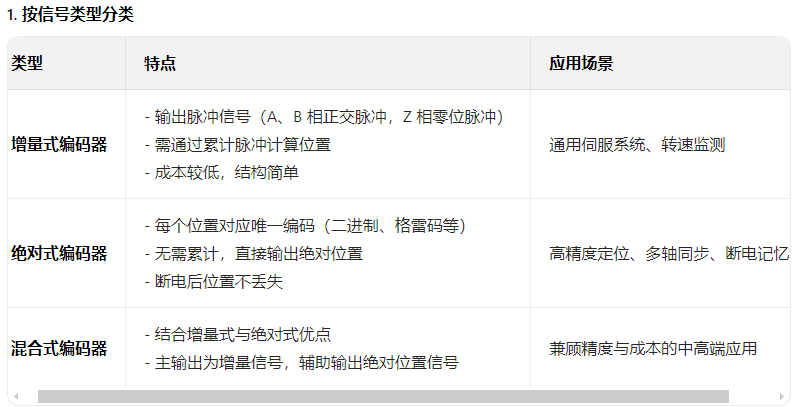

根據工作原理和輸出信號類型，編碼器可分為以下幾類：
2、按檢測原理分類
光電編碼器：通過光柵盤和光敏元件檢測脈沖，精度高（分辨率可達數萬線），但易受灰塵、油污影響，需定期維護。
磁電編碼器：利用磁場變化檢測位置，抗振動、粉塵能力強，適合惡劣環境（如工業現場、機床），但溫度漂移可能影響精度。
旋轉變壓器：基于電磁感應原理，輸出模擬信號，抗干擾能力極強，常用于高可靠性場景（如伺服電機、機器人關節）。
三、關鍵技術參數
分辨率（線數）：每轉一圈輸出的脈沖數（如 2500 線、17 位絕對值編碼器），直接影響位置控制精度。
響應頻率：編碼器能穩定輸出信號的最大轉速，高速場景需選擇高響應頻率型號。
輸出方式：電壓型（如 TTL、HTL）：適用于短距離傳輸。
差分信號（如 RS422、Sin/Cos）：抗干擾強，適合長距離傳輸。
防護等級：如 IP65、IP67，決定編碼器在粉塵、液體環境中的可靠性。
工作溫度：工業級通常為 - 40℃~+85℃，特殊場景需定制寬溫型號。
四、典型應用場景
通過絕對式編碼器實現精準定位和軌跡控制，應用于工業機器人、電機驅動系統、自動化生產線、智能物流設備、半導體制造、醫療設備等多個領域。
五、選型要點與常見問題
選型要點：
精度需求：高精度場景選絕對式或高線數增量式。
環境條件：粉塵 / 振動環境優先磁電編碼器，油污場景需光電編碼器加強防護。
系統兼容性：確認編碼器輸出信號與驅動器接口匹配（如差分輸入、單端輸入）。
常見問題與解決：
信號干擾：采用屏蔽線、差分信號傳輸，接地處理。
位置丟失：增量式編碼器需配合原點回歸程序；絕對式需檢查電池電量（若為電池供電型）。
機械安裝：確保軸同心度，避免軸向 / 徑向沖擊力損壞編碼器。
