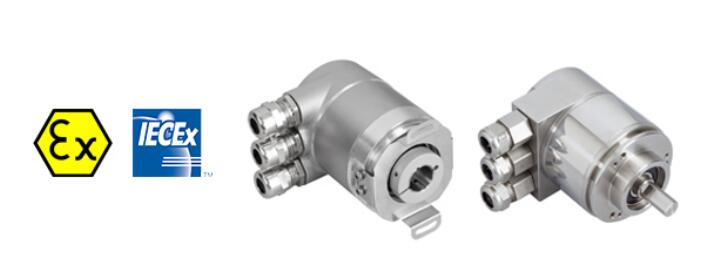

德國進口防爆編碼器

       德國進口 防爆編碼器用于存在潛在危險水平的爆炸性氣體或粉塵的環境中安全運行。這些設備是IXARC系列磁性和光學旋轉傳感器的一部分，可提供可編程增量或絕對值輸出。這些設備堅固、可靠、精度高，多種安裝和連接方式可以選購，以確保它們可以正確安裝在2區和22區危爆場合。

       德國進口防爆編碼器

       通過ATEX/IECEx認證

       外殼材料：鋁、不銹鋼

       可提供多種機械組合

       應用: 石油和天然氣、農業、化工廠、銑削作業

防爆編碼器 產品參數如下：

接口 SSI帶按鈕和LED

診斷 光電ASIC，內存，LED

手動功能  預設值可以通過按鈕和電纜或連接器進行設置

接口周期時間   ≥ 25 μs

輸出驅動器      RS422

電氣數據

電源電壓  4.5 – 30 VDC

功耗 ≤ 1.5 W

啟動時間  < 1 s

時鐘輸入  RS 422, 通過光電耦合器

時鐘速度  100 kHz – 2 MHz

反極性保護      是

短路保護  是

EMC:發射干擾  DIN EN 61000-6-4

EMC:抗干擾     DIN EN 61000-6-2

MTTF      16.2 年在40 ℃下

傳感器

技術 光學

單圈分辨率      16 位

精度 (INL)       ±0.0220° (14 – 16位), ±0.0439° (<13位)

檢測信號 (默認值)    順時針旋轉(面向軸)時，數值增加

認證 認證/壽命 碼制 碼  二進制碼

環境規格

外殼防護等級 (軸)    IP65

外殼防護等級 (外殼) IP65

工作溫度  -40 °C (-40 °F) - +85 °C (+185 °F)

濕度 98%相對濕度, 無凝結狀態

機械數據

外殼材料  鋼

外殼涂層  陰極防腐蝕防護（> 720小時耐鹽霧測試) + 油漆噴涂

法蘭形式  夾緊法蘭, ? 58 mm

法蘭材料  鋁

軸的類型  Solid, Single Flat, Length = 20 mm, with Female Key Way

軸的直徑  ? 10 mm (0.39")

軸的材料  不銹鋼 V2A (1,4305; 303)

最大軸負載      軸向 40 N (4.5 lbs), 徑向 110 N

最小機械壽命   430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)

轉子轉動慣量   ≤ 30 gcm2 [≤ 0.17 oz-in2]

摩擦力矩  ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)

最高機械速度   ≤ 12000 1/min

耐沖擊性  ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性       ≤ 10G（16毫秒半弦波，EN60068-2-29）

耐振動性  ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)

長度 52,7 mm (2.07")

重量 300 g (0.66 lb)

電氣連接

連接方向  徑向

接口 M12, 公型, 8針, A碼

電氣連接

Approval CE + cULus

產品壽命周期信息    現有產品

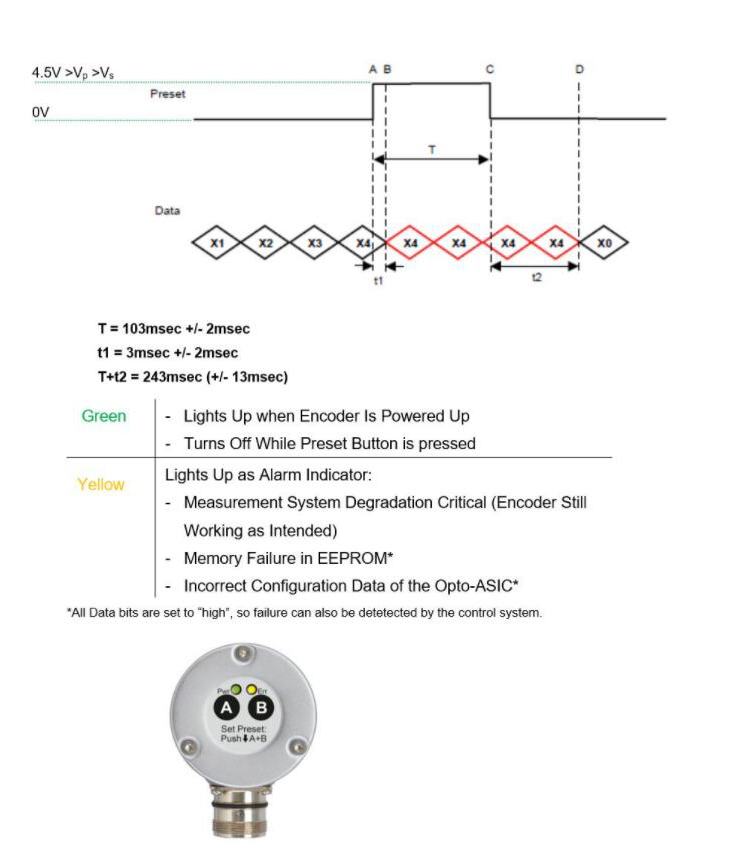

連接計劃

信號 密碼數

Power Supply 2

GND 1

Data+     5

Data-      6

Clock+    3

Clock-     4

Preset     7

DIR  8

Shielding Connector Housing

Connector-View on Encoder

順時針旋轉(面向軸)
