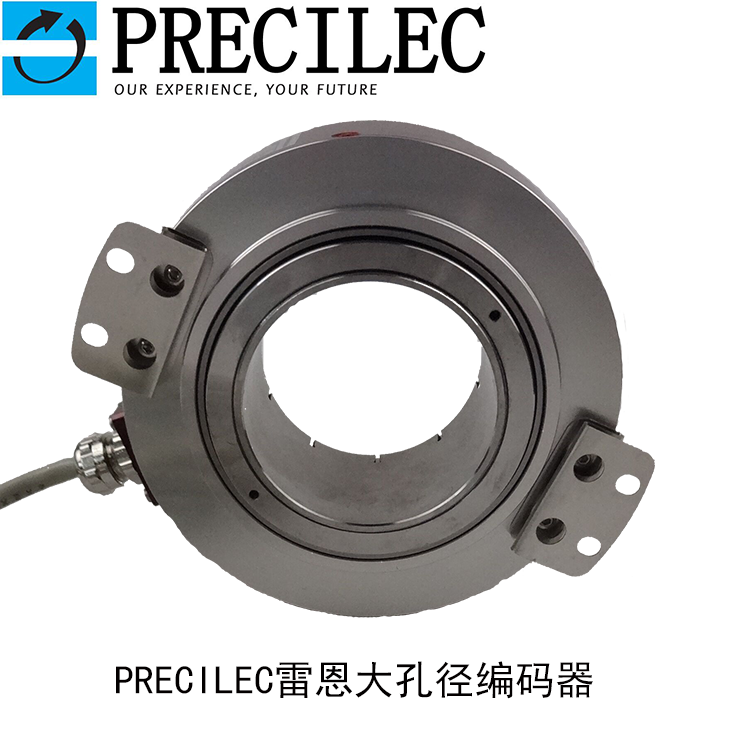

Precilec雷恩大孔徑編碼器

文章來源：開地電子原創  發布時間：2020/05/11    點擊數：

Precilec雷恩大孔徑編碼器屬于precilec雷恩編碼器通孔系列，該編碼器的內孔直徑最大可以做到70mm，主要是裝于主電機軸端。目前precilec雷恩大孔徑編碼器內徑從20-70mm可選，外徑根據現場工控最大可做到160mm，90mm為標準外徑,可以根據現場應用環境的要求進行定制。Precilec雷恩大孔徑編碼器有增量型和絕對值型，本文主要介紹增量型。

增量型其特點是每產生一個輸出脈沖信號就對應于一個增量位移，但是不能通過輸出脈沖區別出在哪個位置上的增量。它能夠產生與位移增量等值的脈沖信號，其作用是提供一種對連續位移量離散化或增量化以及位移變化（速度）的傳感方法，它是相對于某個基準點的相對位置增量，不能夠直接檢測出軸的絕對位置信息。

Precilec雷恩大孔徑編碼器增量型集成高精度光學碼盤，精準測量轉軸的速度和位置，具有A、B、Z、/A、/B、/Z六信號輸出，采用precilec雷恩編碼器的緊湊型設計，有多種標準連接方式，如徑向電纜，M23 、端子盒、哈丁插頭等等。該系列編碼器，具有堅固鋁鋅合金外殼，高效的防潑濺防塵防護等級，良好的抗震動，抗干擾能力，適應惡劣工況環境。

主要特點：

軸類型：通孔空心軸
內孔徑：30mm（標準）,可選尺寸：20、25、30
外 徑：  90mm
固 定：  彈簧板或者扭力臂安裝
外 殼：  鋁鋅合金
分辨率：標準1024或者根據要求進行定制
輸出信號：A、B、Z
連  接：  徑向電纜、M23 、哈丁插頭
工作及儲藏溫度： - 25°C / + 85°C

電氣參數：

供電電壓： 4,5-30V VDC 反極性保護
非載電源電流： 100 mA under 4,5V – 25 mA under 24V
輸出信號：通用推挽式（短路保護）RS422兼容5V電源電壓
最大輸出頻率：300KHZ
最大負載電流/通道20mA
EMC：EN 61000-6-2 EN 61000-6-4

機械參數：

最大連續速度： 3000 rpm
啟動力矩：≤30 N.cm
軸   慣：  970 gr.cm2
重   量：  560克
防護等級： 外殼IP65  軸進口：IP64
最大沖擊： 100g, 6 ms (IEC 68-2-27)
最大振動： 10 g, 10-2000 Hz (IEC 68-2-6)

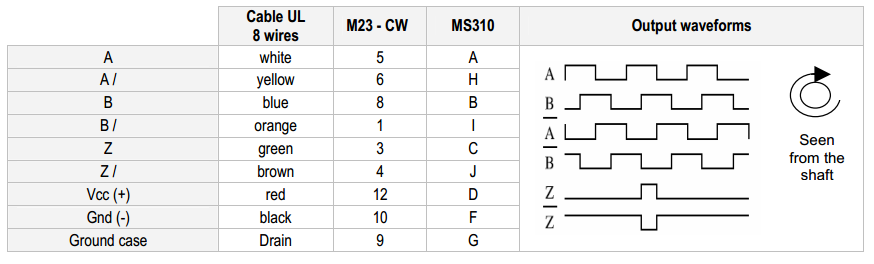

連接：

Precilec雷恩大孔徑編碼器常見增量型號推薦：

RCI90B HS系列

Precilec雷恩編碼器常見型號推薦：

M9H-25//5P25//CR2000//LH100
M9H-30//5SG//25//CR2000
M9H-30//5SG//1312//CR2000//C150
M9H-20-5P25-BGR-A
M9H16-PSSG-13B12D5-S7R5000-A
XM9H-20-5P25-Z0-BGR-A,
IM9H_18T//5538//1024//20A//CR2000
AMH930// 5SSG//13B12D5//S7R
ASH930-5CP-G13C7R050
AMH9-20//5SSG//13B12D5//S7R050
AMH930// 5SSG//13B12D5//S7R
AMH9-25-5SSB-12B12D5-S7R020-DR009
M5F_10//5SG//1312//CR2000
AMH920//5SSG//13B12D//S7R020
AMH924/5SSG/13B06/S6R
I9H_16//5533//2048//CR5000//A
I9H25-55-33-1024-BR-F500
I9H-25T-P533-1024-DGR-C150
I10H-16//5533//1024//BGR//LH150
I9H25-PP-33-1024-CR2000-C150
PIH511//PG5MC//01024//CR020//575010
PIH514-PG5MC-1024-CR6
PIH512 PG5 MC 1024CR
PIH5_12//5G5MA//1024//CR020//A 1024HTL
