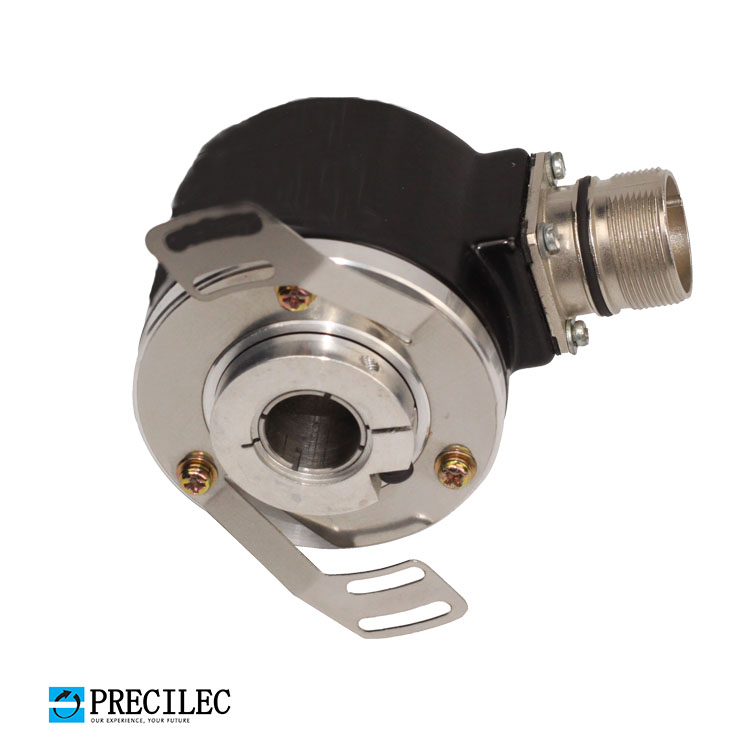

雷恩PRECILEC PIH5-14系列增量式編碼器

雷恩PRECILEC PIH5-14系列是精密光學增量編碼器；專為在工業中精確測量轉速和旋轉軸位置的應用環境而設計:比如機床、電機驅動、鋼鐵企業，機械制造，自動化行業等…；使用微分光學測量和比率處理的信號，以最小化溫度和光二極管老化的影響，大幅延長了編碼器的使用壽命；使用通用互補的推挽輸出接口和更大的電源電壓范圍，使他們非常容易與大多數高噪聲抗干擾的電子控制單元連接。

主要特點：

通用型號系列，標準通孔內徑為14mm,  （8mm、10mm、12mm可用軸套實現）

由于DAC(防耦合裝置)，空心軸安裝方便

堅固性和極好的抗沖擊/振動能力

高分辨率:高達80000 cpt

供電電壓：5-30vdc

在-30℃至100℃(可選-40℃)溫度下的高性能

輸出信號頻率高性能:300 kHz

可輸出A、B、Z、/A、/B、/Z信號

短路保護和極性反轉保護

電氣參數：

?供電電壓:                         ±5V---±30vdc與反極性保護

?最大空載電源電流:             75 mA

?最大負載電流 :                   40 mA

絕緣：                               1 000 V eff

機械參數：

?外殼：                               鋅合金機身：     鋁合金軸：    不銹鋼

?軸承：                                6803系

?最高持續轉速:                       4500轉

?啟動扭矩:                             ≤6.10^-3N.m

?軸慣性:                                 ≤2,2.10-6kg.m²

?最大的允許速度：                 9 000 min^-1

?連續的最大允許速度：           6 000 min-1

?軸封 :                                    氟橡膠

?重量 :                                   0.300 kg

?防護等級 :                             IP65

?最大沖擊:                               ≤500 m.s^-2(during 6 ms)

?最大震動:                              ≤100 m.s-²(55 … 2 000 Hz)

?EMC :                                   EN 50081-1, EN 61000-6-2.

?軸端承受力：                       軸向：20N 徑向:50N

?工作溫度：                         - 30 ... + 100°C

?儲存溫度：                        - 40 ... + 100°C

?理論機械壽命：                  10⁹圈

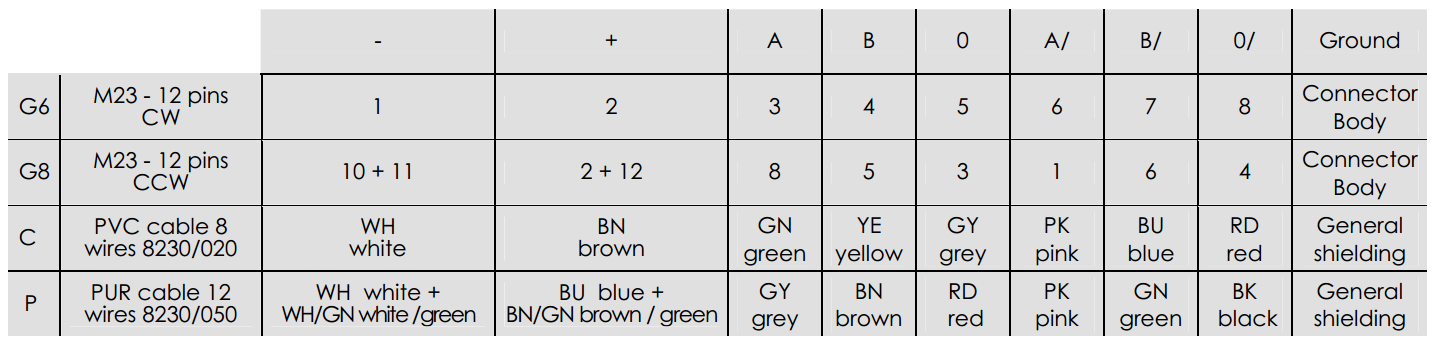

標準連接：

常見的雷恩PRECILEC PIH5-14系列增量式編碼器

PIH514PG5MC1024CR//RK001

PIH15-16//5G5MC//01024//BGR

PIH514-PG5MC-500CR

PIH514-PG5MC-1024CR

PIH514-PG5MC-2048CR

PIH15-14//PG5MC//0500CR2000//A58

PIH514/PG5MC/1024/CR020
