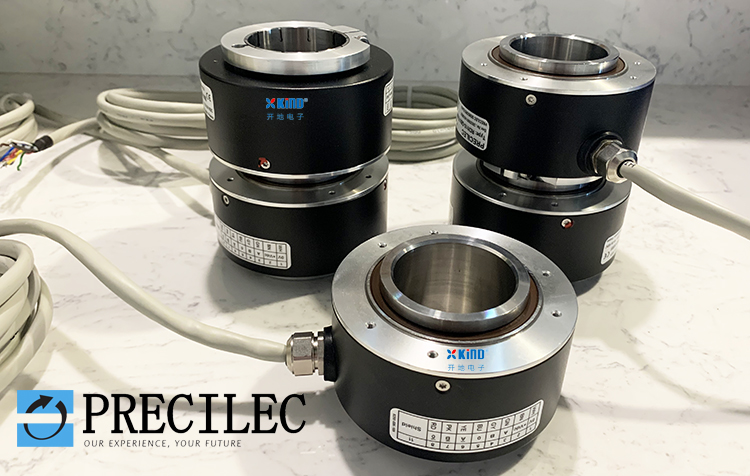

雷恩PRECILEC 大通孔空心軸增量式旋轉編碼器RCI90D系列

文章來源：上海開地電子有限公司發布時間：2025/07/03 點擊數： 90系列重載型增量編碼器，堅固的耐振動設計
雷恩專用的ASIC光電技術，增強抗干擾長距離傳輸
通孔孔徑最大可達45mm（12mm, 14mm, 16mm, 20mm, 25mm, 28mm,40mm,45mm可提供）
分辨率最大可達10000ppr(常規1024ppr; 2048ppr; 4096ppr)
溫度范圍-20...+85 °C （可定制-40...+85 °C）
防護等級IP65
專為鋼鐵冶金行業、起重行業、造紙行業、木材加工行業設計制造

雷恩通孔空心軸編碼器 RCI90D系列電氣參數

電源電壓 9-26Vdc; 5Vdc
脈沖數 1 ppr –10000ppr
響應頻率 Max 300KHz
輸出信號 A, B, Z, /A, /B, /Z
零脈沖標準0.25?T（0.5T ,1T 可選）
信號方向 A超前B信號90°;（軸端順時針旋轉）
感應機理光電式
輸出形式 HTL & TTL ( TTL與RS422兼容 )
輸出電壓 VH &e; 4v, VL≤0.5v @ 5Vdc
VH &e; Vcc-3v, VL≤0.5v @ 24Vdc
消耗電流 140 mA @ 5Vdc
40 mA @ 24Vdc
上升時間 ≤ 200 ns @ 5Vdc
≤ 800 ns @ 24Vdc
下降時間 ≤ 200 ns @ 5Vdc
≤ 200 ns @ 24Vdc
插頭輸出 M23*12芯；哈丁插頭10芯；端子盒式
電纜輸出徑向8芯PVC電纜（12芯PUR可選）
絕緣阻抗 &e; 10M&Omea;
EMC EN61000-6-2 ； EN50081-1(1992)

雷恩通孔空心軸編碼器 RCI90D系列 機械環境參數
外徑尺寸 90mm
孔徑最大孔徑為30 mm（12mm,14mm,16mm,20mm及25mm可選）
殼體材質 鋁材質
軸體材質 不銹鋼
旋轉速度 6000 rpm
啟動力矩 5Ncm
轉動慣量 550 gcm2
軸向載荷 50N
徑向載荷 80N
耐振動性 200m/s2 ( 10-1000Hz )
耐撞擊性 500m/s2 ( 6ms )
殼體固定雙彈簧片、扭力臂、長彈簧片
防護等級 IP65
工作溫度 -40℃….+85℃
儲存溫度 -40℃….+95℃
重量約700g ( 不含電纜 )
