雷恩RCI058C系列增量型編碼器客戶應用成功案例
文章來源：上海開地電子有限公司 發布時間：2026/01/26 點擊數：

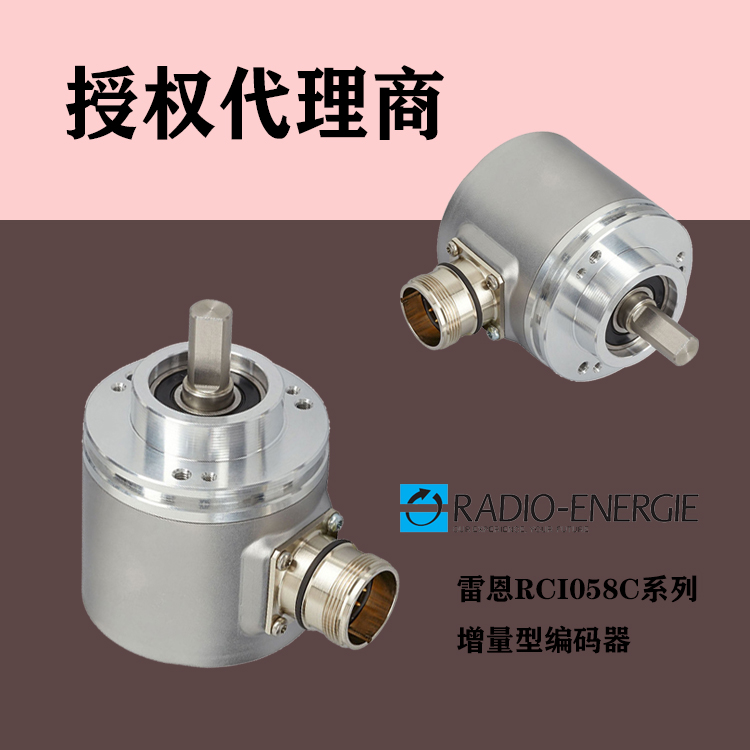

雷恩RCI058C 系列增量型編碼器，作為歐標 58 系列標桿產品，以磁電技術為核心驅動力，專為鋼鐵冶金、起重、造紙、木材加工等嚴苛工業場景量身定制。摒棄傳統光電編碼器的環境敏感短板，磁電技術賦予產品更強的抗電磁干擾能力與結構穩定性，在多塵、振動、強電磁干擾的工業現場依舊保持信號輸出精準無誤，成為重型設備可靠的 “神經末梢”。
雷恩RCI058C 系列增量型編碼器產品核心參數：
歐標58系列增量型編碼器，采用磁電技術
軸徑標準為10 mm & 6 mm（8mm,9mm及12mm可選）
分辨率最大可達16384ppr ( 常規1024ppr;2048ppr;4096ppr )
供電范圍：5-30 Vdc，帶反極性保護及短路保護
以下是PRECILEC雷恩RCI058C 系列增量型編碼器客戶使用后成功應用案例，分享給大家：

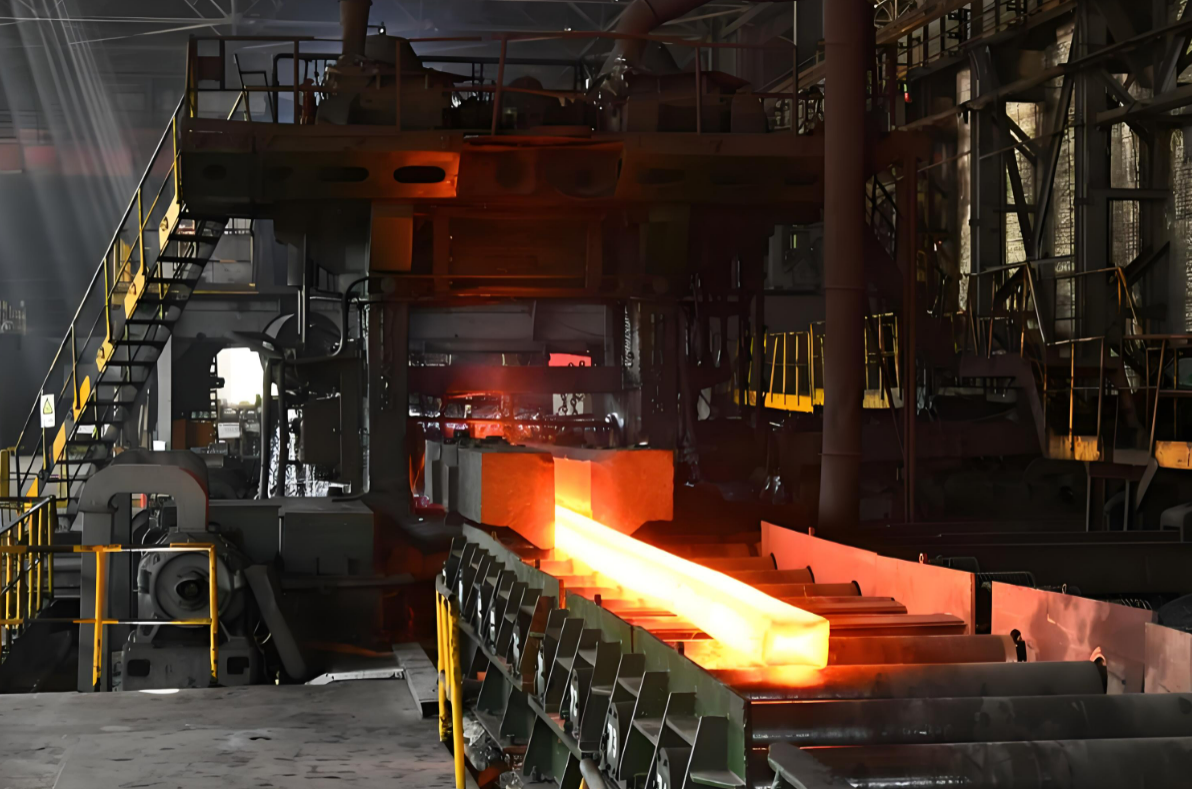

一、鋼鐵冶金行業：高爐卷?yè)P(yáng)與軋機的安全測控核心
案例：某大型鋼鐵廠高爐上料系統改造
行業痛點：傳統機械主令控制器在高爐高溫（60℃+）、高振動、多粉塵環境下，頻繁出現蝸輪蝸桿損壞、定位偏差大等問題，導致上料小車超極限運行風險，年維護成本超 15 萬元。
應用方案：采用法國雷恩RCI058C 系列增量型編碼器（選型：10mm 實心軸 + 4096ppr 分辨率），集成于卷?yè)P(yáng)機電機軸端，替代傳統機械主令開關構建智能電子主令控制系統。
落地效果：
磁電技術抗電磁干擾特性，完美適配高爐強電磁環境，信號反饋延遲≤5ms，料車定位精度提升至 ±1cm；
IP66 防護等級隔絕高爐粉塵與高溫蒸汽侵蝕，設備連續運行無故障時間超 18 個月，維護工作量減少 80%；
配合 PLC 實現速度閉環控制，料車啟停沖擊降低 30%，杜絕超上限事故，年創造安全效益超 50 萬元。
延伸應用：連鑄機速度同步控制
在連鑄生產線中，PRECILEC雷恩RCI058C 安裝于拉矯機輥軸，通過 16384ppr 超高分辨率實時反饋輥速信號，確保鑄坯拉拔速度與切割速度精準同步，減少鑄坯端面毛刺缺陷，成品率提升 2.3%。其 - 40℃~+85℃寬溫設計，輕松應對連鑄車間高溫輻射與冬季低溫停機后的啟動需求。

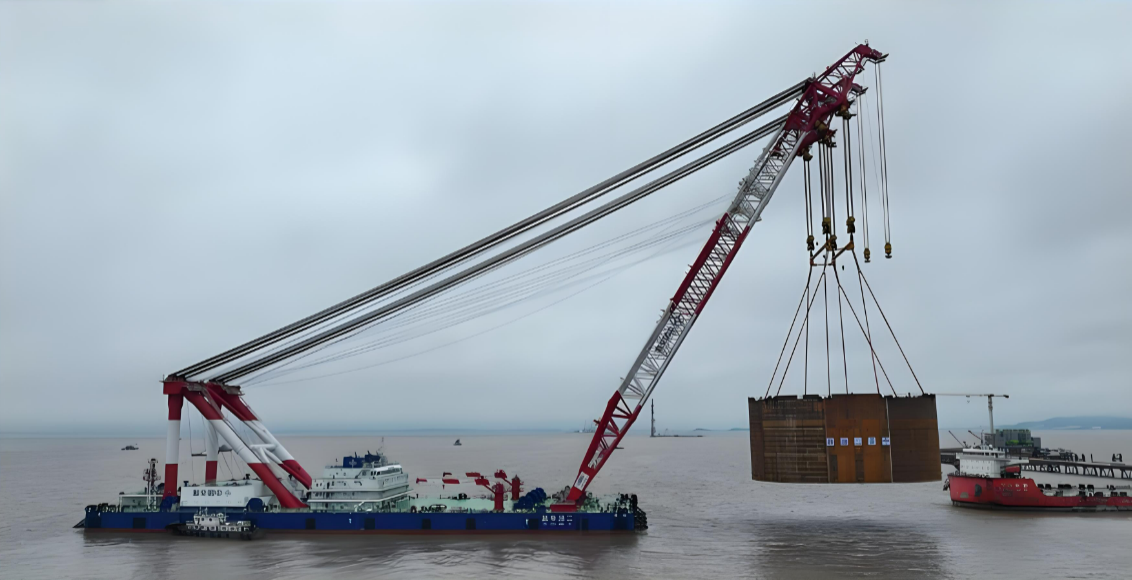

二、起重行業：雙機協同與提升機的精準定位保障
案例：船舶制造廠雙起重機協同抬吊項目
行業痛點：兩臺 400t 橋式起重機抬吊船舶巨型構件時，需保證雙吊鉤高度差≤5mm，傳統控制系統易受振動影響導致同步失效，存在重物傾斜風險。
應用方案：每臺起重機主鉤卷筒端安裝雷恩RCI058C 編碼器（選型：8mm 定制軸 + 2048ppr 分辨率），通過 PROFIBUS-DP 總線與 PLC 實現數據互通。
落地效果：
編碼器實時采集卷筒旋轉數據，位置反饋更新頻率達 100Hz，PLC 根據兩鉤高度差動態調整變頻器輸出，同步誤差穩定控制在 3mm 內；
抗振動設計適配起重機起吊時的沖擊載荷，IP65 防護有效抵御車間潮濕環境，連續協同作業無故障運行超 2000 小時；
支持?jǐn)嚯娪洃浌δ?，突發斷電后重啟仍能精準恢復吊鉤位置，避免重物二次調整造成的效率損失。
延伸應用：干熄焦提升機冗余控制
在焦化廠干熄焦提升系統中，PRECILEC RCI058C 作為增量型編碼器與絕對值編碼器形成冗余配置，當絕對值編碼器故障時，通過其采集的轉速信號計算升降距離并補償偏差，確保提升機持續穩定運行，避免生產中斷造成的日均百萬元損失。

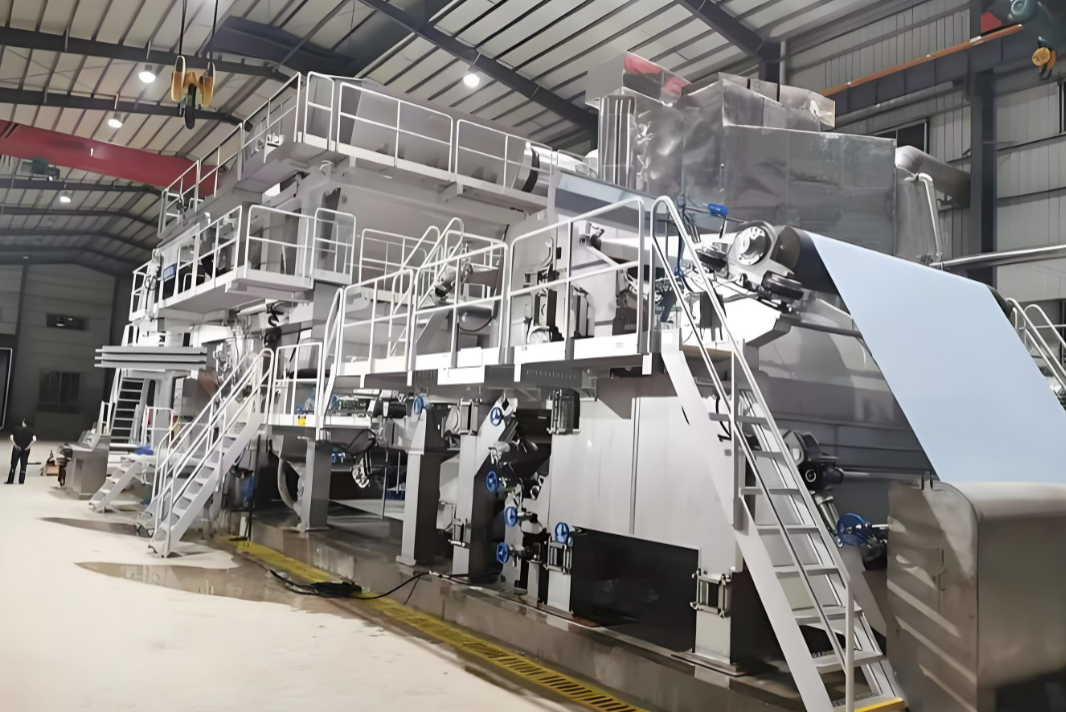

三、造紙行業：紙機濕部的張力與速度同步控制
案例：大型造紙廠衛生紙生產線改造
行業痛點：紙機濕部環境潮濕、紙漿粉塵多，傳統編碼器易受潮短路，導致卷取張力波動（偏差 ±15N），出現紙張起皺、撕裂等問題，廢品率達 3.5%。
應用方案：在網部、壓榨部及卷取機輥軸安裝雷恩RCI058C 編碼器（選型：6mm 實心軸 + 1024ppr 分辨率），實時監測各段車速與卷輥轉速。
落地效果：
IP66 高防護等級隔絕潮濕水汽與紙漿粉塵，設備故障率從月均 8 次降至 0.5 次；
寬壓供電（5-30Vdc）適配車間電網波動，短路保護功能避免誤接線導致的設備損壞；
張力控制精度提升至 ±5N，紙張平整度合格率從 96.5% 提升至 99.8%，月減少?gòu)U品損失超 8 萬元。

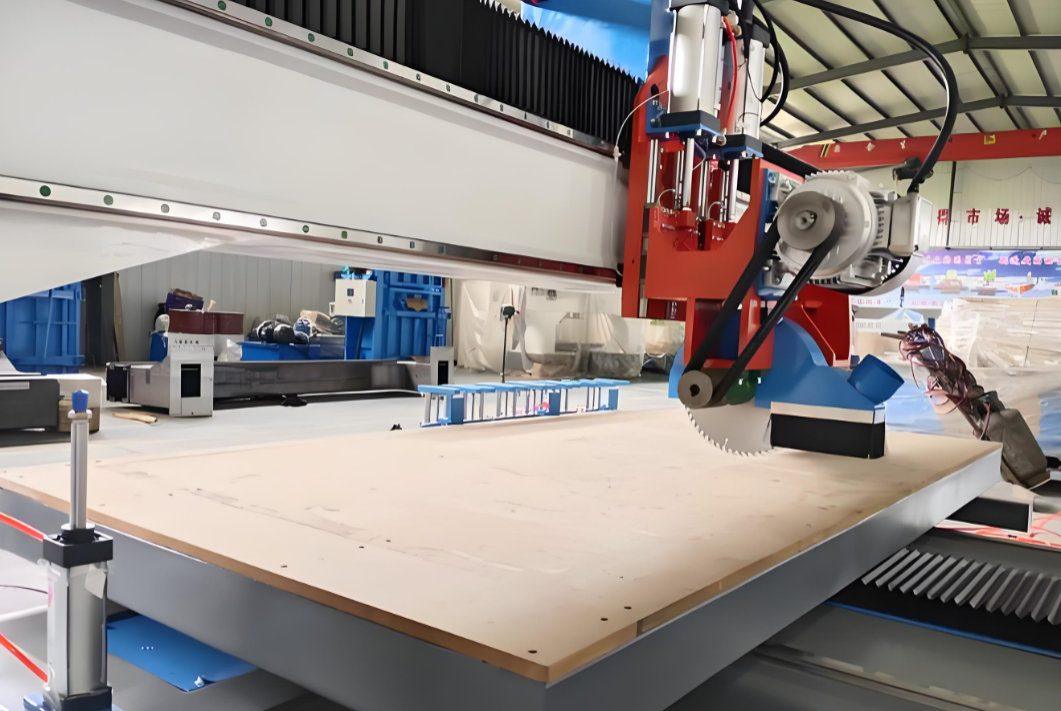

四、木材加工行業：數控裁板機的高精度鋸切控制
案例：定制家具廠數控裁板鋸升級
行業痛點：木工車間粉塵大、切割設備電磁干擾強，傳統編碼器信號易受干擾，導致板材裁切尺寸偏差（最大 ±3mm），拼接縫隙大，二次修整耗時費力。
應用方案：在裁板機送料輥與切刀軸分別安裝PRECILEC RCI058C 編碼器（選型：9.525mm 定制軸 + 4096ppr 分辨率），實現送料長度計量與切刀速度同步。
落地效果：
磁電技術強抗電磁干擾，有效規避切割電機產生的電磁輻射，裁切定位精度達 ±0.15mm / 米，滿足歐盟 EN 847-1 精密標準；
金屬滾輪與編碼器軸聯動設計，避免直接接觸物料造成的磨損，適配 18mm 中密度纖維板等多種材質加工；
設備節拍時間縮短 22%，日均產能提升 35%，柜體板材拼接嚴絲合縫，二次修整工作量減少 90%。
延伸應用：木工機械臂定位控制
在可旋轉木工機械臂上，法國雷恩RCI058C編碼器憑借體積小、安裝靈活的優勢，適配鋁制安裝臂結構，通過調節零點脈沖位置與脈沖數，實現機械臂多維度運動的精準定位，重復定位誤差≤0.03mm。
