如何來選擇拉繩編碼器的精度？

文章來源：上海開地電子有限公司發布時間：2025/12/15 點擊數：選擇拉繩編碼器的精度，核心是匹配實際應用的測量需求，同時兼顧成本和工況限制，避免盲目追求高精度造成浪費。以下是具體的選型步驟和判斷依據：

一、明確應用的精度需求值

這是選型的根本依據，需要先確定兩個關鍵指標：
最大允許誤差：即系統能接受的測量偏差上限。比如機械臂定位要求偏差不超過 0.1mm，那么選擇的編碼器線性精度就必須≤0.1mm；如果是水閘開度監測，允許偏差 1cm，就不需要選微米級精度的產品。

分辨率需求：分辨率是編碼器能識別的最小位移變化量，決定了測量的細膩程度。例如需要檢測 0.01mm 的微小位移，就需要分辨率≥0.01mm 的編碼器；若只是測量幾十米的行程且對細節無要求，分辨率選 0.1mm 或 1mm 即可。

二、區分精度指標的定義，避免混淆參數
拉繩編碼器的精度相關參數容易混淆，要重點關注以下兩個核心：

線性精度：實際測量值與理論直線值的最大偏差，通常以 ±%FS（滿量程百分比）或具體數值標注；選型參考：工業場景優先看這個指標，比如 ±0.05% FS 的精度優于 ±0.1% FS；

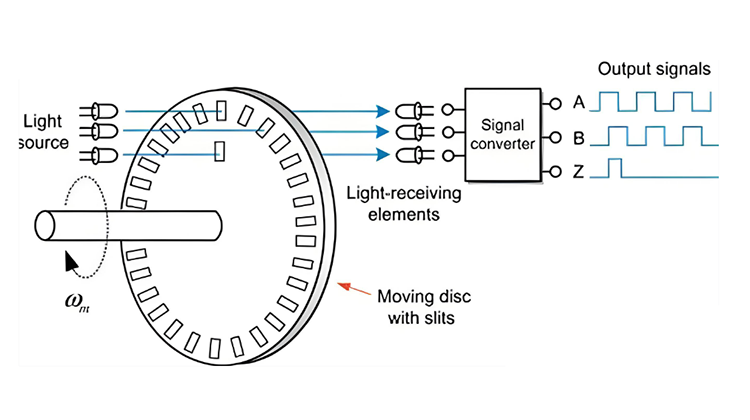

分辨率：編碼器可輸出的最小位移增量，由內部編碼器（光電 / 磁電）的位數決定；選型參考：位移變化小的場景選高分辨率，如醫療設備、精密機床；
注意：精度≠分辨率。高分辨率不代表高精度，比如分辨率 0.01mm 的編碼器，可能因機械結構誤差導致線性精度只有 ±0.1mm。

三、結合工況條件修正精度選擇

實際使用環境會影響編碼器的精度表現，選型時需要留有余量：
溫度影響：溫度變化會導致拉繩、齒輪等部件熱脹冷縮，工業級編碼器會標注溫度漂移系數，高溫 / 低溫工況需選擇低漂移的產品，精度等級可適當提高一檔。
振動與沖擊：工程機械、礦山設備等振動劇烈的場景，機械結構的磨損或變形會降低實際精度，需選擇防護等級高（IP67 及以上）、結構剛性強的編碼器，同時精度要覆蓋振動帶來的額外偏差。
測量量程：同精度等級下，量程越小，實際精度數值越高。比如 ±0.1% FS 的編碼器，1m 量程的最大偏差是 1mm，10m 量程的最大偏差就是 10mm。如果量程大但需要小偏差，就要選更高精度等級的產品。

四、平衡精度與成本

精度越高，編碼器的內部元件（如高精度光電碼盤、精密齒輪組）成本越高，價格會呈指數級上升。
精密測控場景（如半導體設備、醫療儀器）：優先滿足精度需求，可選擇 ±0.02%~±0.05% FS 的高線性精度產品。
普通工業場景（如傳送帶定位、倉儲貨架位移）：選擇 ±0.1%~±0.2% FS 的精度即可，性價比更高。

五、參考信號類型對精度的影響

不同輸出信號的編碼器，精度表現略有差異：
數字信號型（如 SSI、RS485、CANopen）：信號傳輸無衰減，能完整保留編碼器的分辨率和精度，適合長距離傳輸?shù)母呔葓鼍啊?/span>
模擬信號型（如 4-20mA、0-10V）：信號在傳輸過程中可能受干擾，實際精度會略有損失，適合對精度要求不高的近距離場景。
選型總結公式：最終精度選擇 = （實際允許誤差 × 0.8） + 工況附加偏差按這個公式確定的精度，既能滿足需求，又能避免冗余。
