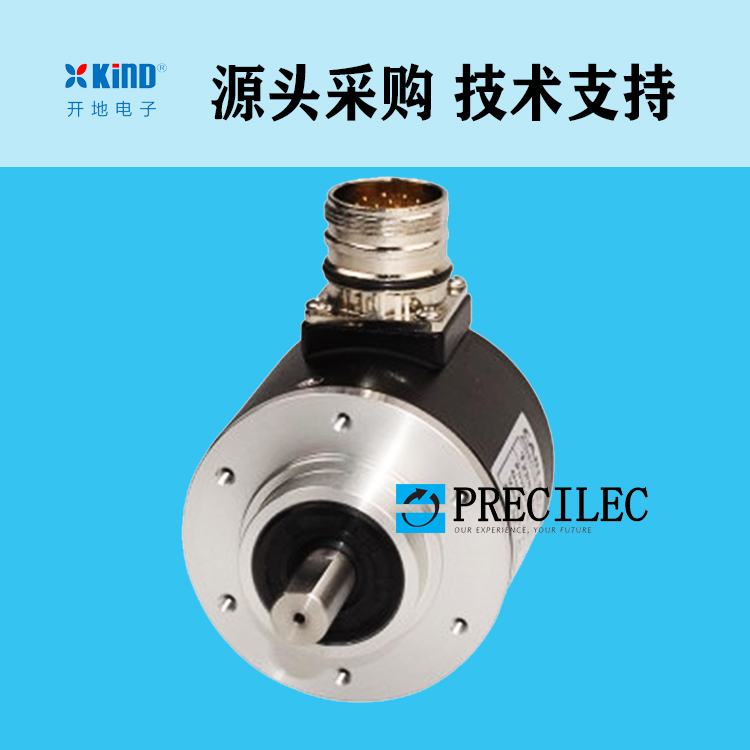

PRECILEC雷恩實心軸增量式編碼器RCI58系列

文章來源：上海開地電子有限公司發布時間：2025/12/22 點擊數： PRECILEC雷恩編碼器軍工級防護 無畏震動挑戰
針對冶金車間高頻振動、起重設備動態沖擊等場景，RCI58系列采用全金屬殼體與抗震結構設計，通過IP67防護等級認證。內部電路板采用灌膠工藝，有效抵御粉塵、油污及瞬時沖擊，確保在-40℃至85℃的寬溫范圍內穩定運行，滿足鋼鐵廠高溫環境與戶外起重設備的全天候需求。

法國雷恩編碼器 ASIC光電技術 突破傳輸極限

搭載雷恩自主研發的ASIC芯片，RCI58系列編碼器實現了信號抗干擾能力的跨越式提升。通過光電信號數字化處理與差分輸出技術，即使在造紙廠高壓變頻器、木材加工設備電磁干擾等復雜環境中，仍能保證500米長距離傳輸?shù)男盘?hào)完整性。這一突破徹底解決了傳統編碼器在重工業場景中信號衰減的痛點。

雷恩PRECILEC 定制化軸徑，適配多元需求

雷恩RCI58系列編碼器提供10mm標準軸徑與6mm、8mm、9mm可選規格，滿足從大型起重機齒輪箱到精密木材加工機械的傳動接口需求。實心軸設計配合雙軸承結構，在承受徑向負載的同時，保持0.01mm的軸向跳動精度，確保長期運行的穩定性。

雷恩編碼器高分辨率與寬電壓供電的完美平衡
RCI58系列持1024ppr至10000ppr可調分辨率，用戶可根據造紙機張力控制、冶金軋機定位等場景需求靈活配置。5-30V寬電壓供電范圍配合反極性保護與短路保護電路，即使面對起重機電源波動或木材加工設備瞬時過載，也能實現“零故障”運行。

RCI58系列雷恩編碼器
電氣參數 （Electronical Data）
電源電壓 9-26Vdc; 5Vdc
脈沖數 1 ppr –10000ppr
響應頻率 Max 300kHz
輸出信號 A, B, Z, /A, /B, /Z
零脈沖標準0.25?T（0.5T ,1T 可選）
信號方向 A超前B信號90°（軸端順時針旋轉）
感應機理光電式
輸出形式 HTL & TTL ( TTL與RS422兼容 )
輸出電壓 VH &e; 4v, VL≤0.5v @ 5Vdc
VH &e; Vcc-3v, VL≤0.5v @ 24Vdc
消耗電流 140 mA @ 5Vdc
40 mA @ 24Vdc
上升時間 ≤ 200 ns @ 5Vdc
≤ 800 ns @ 24Vdc
下降時間 ≤ 200 ns @ 5Vdc
≤ 200 ns @ 24Vdc
插頭輸出 M23*12芯
電纜輸出徑向8芯PVC電纜（12芯PUR可選）
絕緣阻抗 &e; 10M&Omea;
EMC EN61000-6-2 ； EN50081-1(1992)

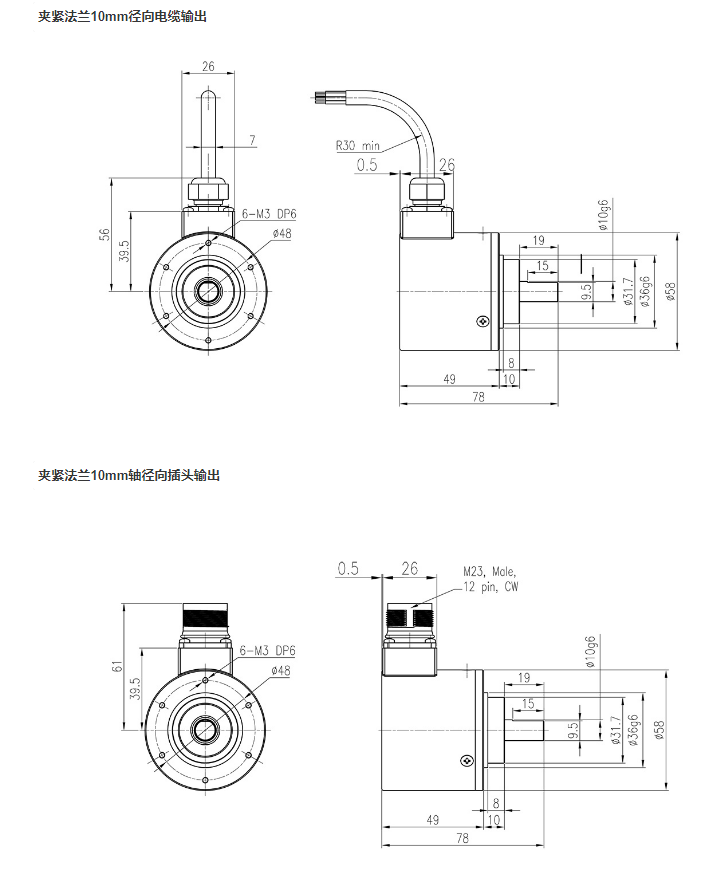

機械環境參數（Mechanical & Enviromental Data）
外徑尺寸 58mm
孔徑 6 mm,10mm（8mm，9.525mm可選）
殼體材質 鋁材質
軸體材質 不銹鋼
旋轉速度 6000 rpm
啟動力矩 5Ncm
轉動慣量 50gcm2
軸向載荷 50N
徑向載荷 80N
耐振動性 1000m/s2 ( 10-1000Hz )
耐撞擊性 100m/s2 ( 6ms )
法蘭固定夾緊法蘭、同步法蘭、方形法蘭
防護等級 IP65/IP66
工作溫度 -40℃….+85℃
儲存溫度 -40℃….+90℃
重量約360 ( 不含電纜 )

雷恩RCI58系列增量式編碼器定制化解決方案
鋼鐵冶金：耐高溫設計適配連鑄機、軋機等高溫區域
起重運輸：抗震結構保障塔吊、龍門吊的安全定位
造紙行業：抗干擾特性滿足高速紙機同步控制需求
木材加工：多軸徑選項適配CNC雕刻機、鋸切設備

RCI58C系列增量式編碼器以“精準、可靠、耐用”為核心，通過光電技術的持續創新與工業場景的深度適配，正在重構重工業自動化控制的標準。選擇RCI58系列，不僅是選擇一款編碼器，更是為生產系統注入“永不妥協”的工業基因。

法國雷恩編碼器RCI58系列常用型號如下：
RCI58TS-HS14-C-01024-CA01
RCI58TS-HS12-C-01024-CA01
RCI58TS-HS10-C-01024-CA01
RCI58TS-HS06-C-01024-CA01
RCI58RS-HS14-C-01024-CA01
RCI58RS-HS12-C-01024-CA01
RCI58RS-HS10-C-01024-CA01
RCI58RS-HS06-C-01024-CA01
RCI58TS-HS14-C-01024-23C1
RCI58TS-HS12-C-01024-23C1
RCI58TS-HS10-C-01024-23C1
RCI58TS-HS06-C-01024-23C1
RCI58RS-HS14-C-01024-23C1
RCI58RS-HS12-C-01024-23C1
RCI58RS-HS10-C-01024-23C1
RCI58RS-HS06-C-01024-23C1
RCI58TS-FS01-C-01024-CA01
RCI58TS-FS02-C-01024-CA01
RCI58TS-FSU1-C-01024-CA01
RCI58TS-FSU2-C-01024-CA01
RCI58RS-FS01-C-01024-CA01
RCI58RS-FS02-C-01024-CA01
RCI58RS-FSU1-C-01024-CA01
RCI58RS-FSU2-C-01024-CA01
RCI58TS-FS01-C-01024-23C1
RCI58TS-FS02-C-01024-23C1
RCI58TS-FSU1-C-01024-23C1
RCI58TS-FSU2-C-01024-23C1
RCI58RS-FS01-C-01024-23C1
RCI58RS-FS02-C-01024-23C1
RCI58RS-FSU1-C-01024-23C1
RCI58RS-FSU2-C-01024-23C1
RCI58TS-HS14-C-02048-CA01
RCI58TS-HS12-C-02048-CA01
RCI58TS-HS10-C-02048-CA01
RCI58TS-HS06-C-02048-CA01
RCI58RS-HS14-C-02048-CA01
RCI58RS-HS12-C-02048-CA01
RCI58RS-HS10-C-02048-CA01
RCI58RS-HS06-C-02048-CA01
RCI58TS-HS14-C-02048-23C1
RCI58TS-HS12-C-02048-23C1
RCI58TS-HS10-C-02048-23C1
RCI58TS-HS06-C-02048-23C1
RCI58RS-HS14-C-02048-23C1
RCI58RS-HS12-C-02048-23C1
RCI58RS-HS10-C-02048-23C1
RCI58RS-HS06-C-02048-23C1
RCI58TS-FS01-C-02048-CA01
RCI58TS-FS02-C-02048-CA01
RCI58TS-FSU1-C-02048-CA01
RCI58TS-FSU2-C-02048-CA01
RCI58RS-FS01-C-02048-23C1
RCI58RS-FS02-C-02048-23C1
RCI58RS-FSU1-C-02048-23C1
RCI58RS-FSU2-C-02048-23C1
RCI58TS-FS01-C-02048-23C1
RCI58TS-FS02-C-02048-23C1
RCI58TS-FSU1-C-02048-23C1
RCI58TS-FSU2-C-02048-23C1
RCI58RS-FS01-C-02048-23C1
RCI58RS-FS02- C-02048-23C1
RCI58RS-FSU1-C-02048-23C1
RCI58RS-FSU2-C-02048-23C1
RCI58B BS15 2 04096 CA02
RCI58B HS15 2 0102423C 1(插頭式）
RCI58C-H810-HCR2-B
RCI58C-3S2S7-CR22HW
RCI58T12NH-CR1-1024
RCI58TS-H10-S037
RCI58B-FS10-SS10223
RCI58B-FS10-SS10233
