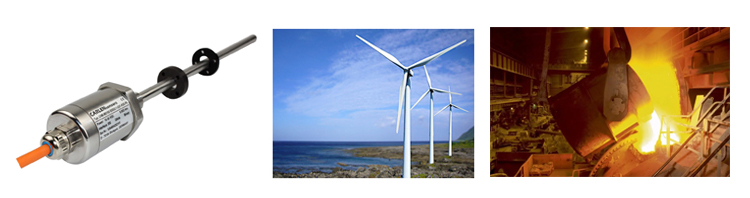

應用領域：
熱軋軋機AGC控制
步進式加熱爐
冷軋生產線卷取機 連鑄機械
注塑機械
橋梁檢測
油罐液位檢測
請下載詳細資料Datasheet (PDF)
CARLEN Sensors品牌提供的絕對值線性位移傳感器采用獨特的磁致伸縮技術，實現高水平精準的，穩定的測量位移。每個CARLEN Sensors磁致伸縮位移傳感器是定制的波導絲，位置磁鐵，應變電路脈沖處理器及輔助電子電路構成。磁鐵與被測移動物件相連，在所處的波導管上方產生一個磁場，而波導絲接通短電流脈沖，會產生一個瞬時徑向磁場和波導管扭轉形變，在波導絲管中傳播。當超聲波（扭轉應變脈沖）到達波導絲管末端時被轉換為電信號，由于能夠精確測量波導管內的超聲波速度，接受返回信號所需要的時間能夠轉換為一個高精度，可重復的線性位移測量值。
德國CARLEN磁致伸縮位移傳感器 SSI-IP68系列
電氣核心參數：
|
24vdc |
|
|
通訊接口 |
SSI (RS 422)， 同步及異步模式可選 |
|
分辨率 |
0.5um, 1um, 2um,5um, 10um, 50um, 100um |
|
數據長度 |
24 bits, 25 bits, 26 bits |
|
數據傳輸率 |
50 KBd ~ 1 MBd |
|
輸出碼制 |
格雷碼Gray, 二進制Binary |
機械核心參數：
|
測量行程 |
50 mm ~ 7600 mm |
|
產品材質 |
電子倉：壓鑄鋁 耐壓管：不銹鋼 |
|
螺紋規格 |
M18X1.52， M20X1.5, 3/4’’-16 UNF -3A |
|
溫度范圍 |
-40℃… +85℃ （+105℃訂貨注明） |
|
防護等級 |
IP68 (CHM內置式 only) |
|
磁環類型 |
標準圓形，半圓形，U型磁鐵，方塊磁鐵… |
磁致伸縮位移傳感器 SSI-IP68系列 常規型號：
CHMM0600S021G01K05
CHMM2040S1001G01K05
CHMM0600S201W41P68-A9
CHMM0365S201W41P68-A9
CHMM2040S1001G01K05
CHMM0480-S001-1G01-S07
CHMM0050S0051G06V00
CHMM0050S0052G06V02
CHMM0065S0011G08V12
CHMM0050S0052G06V02
CHMM0140S0021G18V15
CHMM1795S0021G18V15
CHMM0280S0011G03V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0920P0051B63V13
CHMM0225S0021G18V15
CHMM0165S0021G18V10
CHMM0860P0051B63V08
CHMM0050S0021G06V10
