400 - 880 - 3995當前位置：首頁 < 產品中心 < 磁致伸縮位移傳感器 < CARLEN磁致伸縮位移傳感器ProfiNET
Download
|
應用領域：
熱軋軋機AGC控制
步進式加熱爐
卷取機
冷軋生產線
連鑄機械
注塑機械
橋梁檢測
請下載詳細資料Datasheet(PDF)
CARLEN Sensors品牌提供的ProfiNET包括ProfiNET RT(實時)和IRT（等時同步）這2種數據通訊方式，其中ProfiNET IRT在工業控制現場實時通訊中的最小循環時間為250us，在實時性要求很高的應用場合中能發揮其最佳優勢。
CARLEN Sensors品牌提供的絕對值線性位移傳感器采用獨特的磁致伸縮技術，實現高水平精準的，穩定的測量位移。每個CARLEN Sensors磁致伸縮位移傳感器是定制的波導絲，位置磁鐵，應變電路脈沖處理器及輔助電子電路構成。磁鐵與被測移動物件相連，在所處的波導管上方產生一個磁場，而波導絲接通短電流脈沖，會產生一個瞬時徑向磁場和波導管扭轉形變，在波導絲管中傳播。當超聲波（扭轉應變脈沖）到達波導絲管末端時被轉換為電信號，由于能夠精確測量波導管內的超聲波速度，接受返回信號所需要的時間能夠轉換為一個高精度，可重復的線性位移測量值。

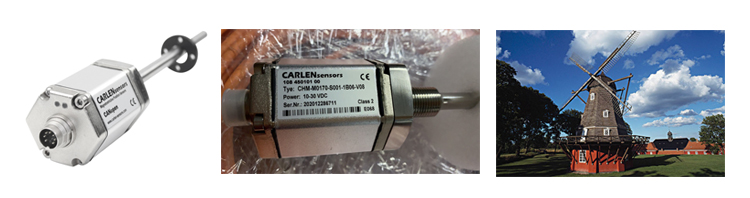

德國CARLEN卡倫磁致伸縮位移傳感器- ProfiNET系列 可完美替代MTS，巴魯夫，BALLUFF
電氣核心參數：
|
24vdc |
|
|
通訊接口 |
ProfiNET IO RT |
|
協議格式 |
Profile&Encoder Profile 4.1 version |
|
數據傳輸率 |
100 MBit/s Max |
|
分 辨 率 |
0.5um, 1um, 2um,5um, 10um, 50um, 100um |
|
非線性度 |
≤± 0.01% ( 50um min ) |
|
重復精度 |
≤± 0.001% ( 1um min ) |
機械核心參數：
|
測量行程 |
25 mm ~ 7620 mm （長度可定制） |
|
產品材質 |
電子倉：壓鑄鋁 耐壓管：不銹鋼304 |
|
螺紋規格 |
M18X1.5， M20X1.5, 3/4’’-16 UNF -3A |
|
溫度范圍 |
-40℃… +85℃ （+105℃訂貨注明） |
|
防護等級 |
IP67(CHM內置式)， IP65 (CPM外置式) |
|
磁環類型 |
標準圓形，半圓形，U型磁鐵，方塊磁鐵… |
磁致伸縮位移傳感器-ProfiNET系列 常規型號：
CHMM0600S021G01K05
CHMM2040S1001G01K05
CHMM0600S201W41P68-A9
CHMM0365S201W41P68-A9
CHMM2040S1001G01K05
CHMM0480-S001-1G01-S07
CHMM0050S0051G06V00
CHMM0050S0052G06V02
CHMM0065S0011G08V12
CHMM0050S0052G06V02
CHMM0140S0021G18V15
CHMM1795S0021G18V15
CHMM0280S0011G03V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0065S0011G08V12
CHMM0920P0051B63V13
CHMM0225S0021G18V15
CHMM0165S0021G18V10
CHMM0860P0051B63V08
CHMM0050S0021G06V10
CHMM2285S218-133
CHMM0070S0021G18V02
CHMM0050S0051G06V00
CHMM0050S0051G06V00
CHMM0070S0021G06V02
CHMM0045S0011G08V12
CHMM0335S0021G18V05
CHMM0065S0011G08V12
CHMM0335S0021G18V05
CHMM0580S0011G05V15
CHMM0045S0011G08V12
CHMM2285S218-133
CHM-M1030-S-A01-YC0
CHM-M0160-S0002-1-G01-K05
CHM-M0160-S0002-1-G01-K05
CHM-M0160-S0002-1-G01-K05
CHM-M0165-S001-1B06
CHM-M1030-S0002-1-G01-K05
CHM-M830-S0002-1-G01-K05
CHM-M650-S0002-1-G01-K05
CHM-M0870-S201-W4-P68
CHMD-4530-2L-30230
