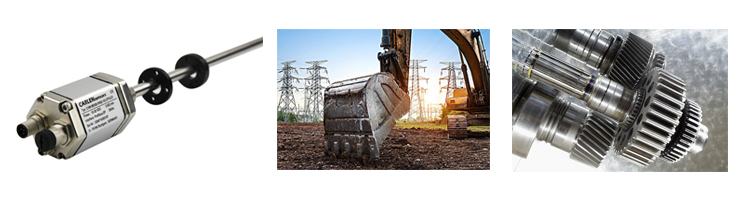

應用領域：
熱軋軋機AGC控制
步進式加熱爐
卷取機 連鑄機械
冷軋生產線
注塑機械
橋梁檢測
油罐液位檢測
請下載詳細資料Datasheet (PDF)
CARLEN Sensors品牌提供的絕對值線性位移傳感器采用獨特的磁致伸縮技術，實現高水平精準的，穩定的測量位移。每個CARLEN Sensors磁致伸縮位移傳感器是定制的波導絲，位置磁鐵，應變電路脈沖處理器及輔助電子電路構成。磁鐵與被測移動物件相連，在所處的波導管上方產生一個磁場，而波導絲接通短電流脈沖，會產生一個瞬時徑向磁場和波導管扭轉形變，在波導絲管中傳播。當超聲波（扭轉應變脈沖）到達波導絲管末端時被轉換為電信號，由于能夠精確測量波導管內的超聲波速度，接受返回信號所需要的時間能夠轉換為一個高精度，可重復的線性位移測量值。
CARLEN卡倫磁致伸縮位移傳感器- ProfiBUS-DP系列
電氣核心參數：
|
24vdc |
|
|
通訊接口 |
ProfiBUS-DP ( ISO 74498 ) |
|
分辨率 |
0.5um, 1um, 2um,5um, 10um, 50um, 100um |
|
數據傳輸率 |
12 Mbit/s Max |
|
非線性度 |
≤± 0.01% ( 50um min ) |
|
重復精度 |
≤± 0.001% ( 1um min ) |
機械核心參數：
|
測量行程 |
50 mm ~ 7600 mm |
|
產品材質 |
電子倉：壓鑄鋁 耐壓管：不銹鋼 |
|
螺紋規格 |
M18X1.52， M20X1.5, 3/4’’-16 UNF -3A |
|
溫度范圍 |
-40℃… +85℃ （+105℃訂貨注明） |
|
防護等級 |
IP67(CHM內置式)， IP65 (CPM外置式) |
|
磁環類型 |
標準圓形，半圓形，U型磁鐵，方塊磁鐵… |
磁致伸縮位移傳感器- ProfiBUS-DP系列 常規型號：
CHMM2285S218-133
CHMM0070S0021G18V02
CHMM0050S0051G06V00
CHMM0050S0051G06V00
CHMM0070S0021G06V02
CHMM0045S0011G08V12
CHMM0335S0021G18V05
CHMM0065S0011G08V12
CHMM0335S0021G18V05
CHMM0580S0011G05V15
CHMM0045S0011G08V12
CHMM2285S218-133
CHM-M1030-S-A01-YC0
CHM-M0160-S0002-1-G01-K05
CHM-M0160-S0002-1-G01-K05
CHM-M0160-S0002-1-G01-K05
CHM-M0165-S001-1B06
CHM-M1030-S0002-1-G01-K05
CHM-M830-S0002-1-G01-K05
CHM-M650-S0002-1-G01-K05
CHM-M0870-S201-W4-P68
CHMD-4530-2L-30230
