集成超速開關的編碼器，重載型，可以控制電機的速度，不是新產品，行業應用已多年，超穩定運行

在工業場景中，經常會遇到需要監測位移及需要控制電機的超速運行的情況，解決電機超速運行，維持機器的長期，高效的運行的難題，單純的編碼器是無法滿足應用中的需求的。為了滿足應用這類場景中顧客應用的需求，雷恩研制了集成超速開關的編碼器。能監測電機的位移以及控制電機的速度。

這款集成了超速開關的編碼器，從研制應用已經有10多年了，在應用領域超穩定運行，屬于雷恩重載系列，具體型號：RCO 115 + E01。目前發現這款編碼器，性價比高，方便維護，產品的設計注重應用實用性。

下面來了解一下這款編碼器：

集成了離心開關，控制電機的超速運行

集成離心開關，可以控制電機超速運行，對800-4500rpm范圍的速度實現有效的控制。

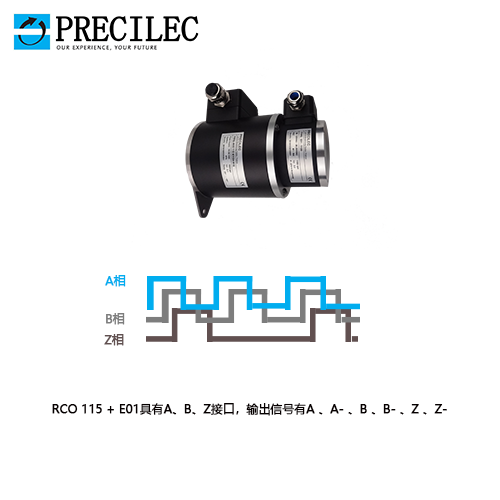

增量式輸出：

輸出有A、A-、B、B-、Z、Z-，其中輸出A、B兩相互差90°電度角的脈沖信號（即所謂的兩組正交輸出信號），從而可方便地判斷出旋轉方向。同時還有用作參考零位的Z相標志（指示）脈沖信號，碼盤每旋轉一周，只發出一個標志信號。標志脈沖通常用來指示機械位置或?qū)Ψe累量清零。

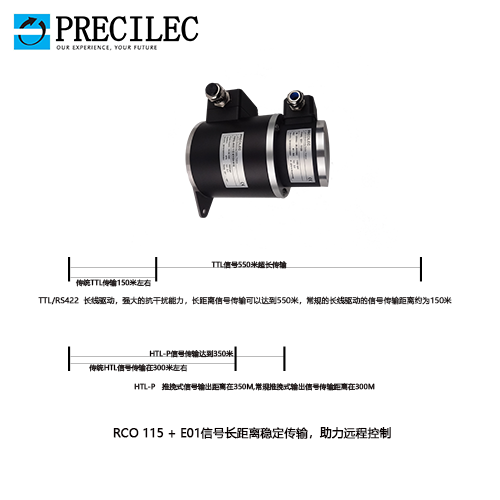

更長的信號輸出距離：

TTL/RS422:長線驅動，強大的抗干擾能力，長距離信號傳輸可以達到550M，常規的長線驅動的信號傳輸距離大概在150M。

HTL-P推挽式，同時支持PNP與NPN控制電路。電源電壓范圍在5到30V均可。信號輸出距離在350M,常規推挽式輸出信號傳輸距離在300M。

帶有冗余感測終端：

在可靠性方面，法國雷恩重載型編碼器-超速開關RCO 115 + E01，設計了2-3個感測終端盒，為了提高系統的可靠性能。

特別適合重載應用場景：

盲孔設計，軸徑可滿足12-25mm，安裝法蘭直徑115mm，軸向載荷450N，徑向載荷600N。防護等級德標到達IP65，工作溫度-40…+ 85°C。

優點：

集成了超速開關

高分辨率

TTL傳輸可達550米

特點：

TTL輸出驅動，線纜長度可以達到550米

基于離心力的機械轉速監測

耐用的混合軸承，更長的使用壽命

可旋轉180度終端盒

可選項:

EMS功能控制、加強監測系統

帶有兩個終端盒的冗余感測

可耐-50°C低溫環境

技術數據-電氣額定值

技術參數-電氣額定值(編碼器)

技術數據-機械設計

技術參數電氣額定值(離心式開關)

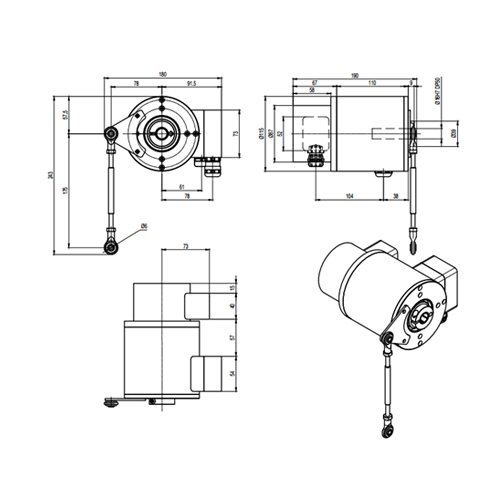

技術圖紙：
