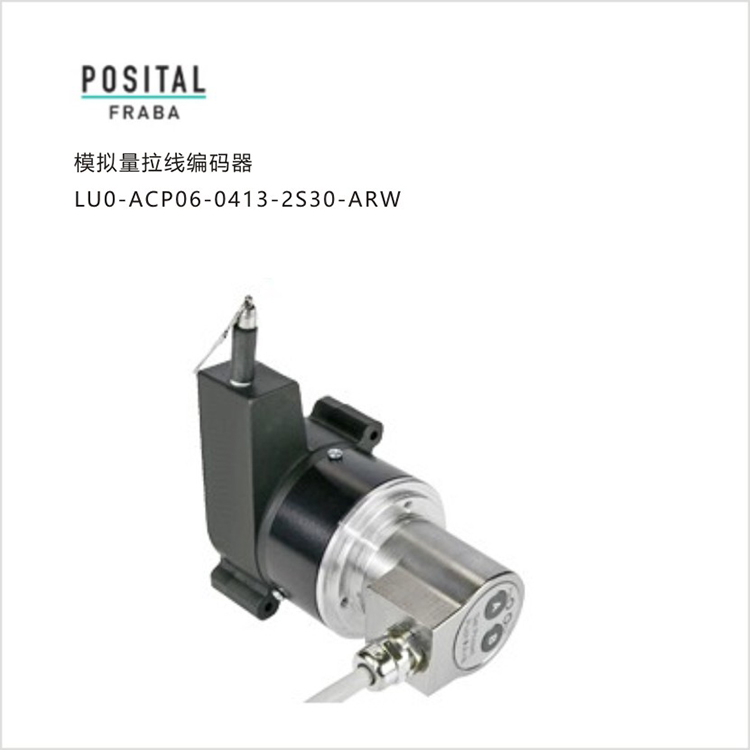

模擬量拉線編碼器 LU0-ACP06-0413-2S30-ARW

模擬量拉線編碼器 LU0-ACP06-0413-2S30-ARW

       在許多的工業自動化應用中，都需要直線運動傳感器，來反饋數據，從而提供系統控制或確保系統安全。博思特POSITAL的拉線編碼器，測量長度范圍從1米到15米，并且擁有多種配置參數，從而滿足不同行業應用的需求。

       測量范圍從1 米到15 米 (3' to 49')

       可選多種絕對值接口位置反饋，分辨高達2微米

       超高的線性精度，堅固耐用

       低成本，性價比高

       具有模擬量輸出可調功能

       可靈活對拉線量程和模擬量輸出比例關系進行配置

拉線編碼器產品參數：

電源       8 – 32 VDC

啟動時間       <500 ms

工作溫度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       815 g (1.80 lb)

外殼防護等級 (編碼器)      IP64 / IP65

EMC:發射干擾      DIN EN 61000-6-4

EMC:抗干擾  DIN EN 61000-6-2

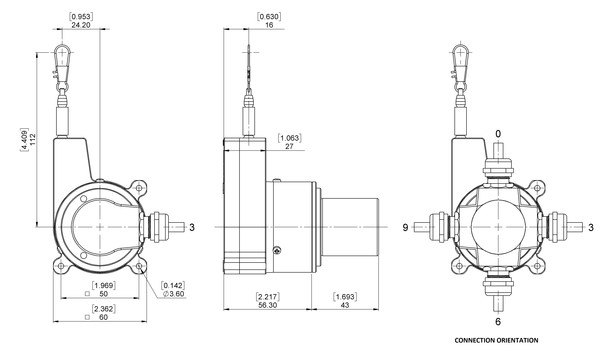

機械數據

最大測量長度       2.40 m (7.87')

線轂周長       150.8 mm

線繩材質       聚酰胺涂層的不銹鋼

線繩直徑       0.45 mm

編碼器外殼材料    鋼

拉線盒外殼的材料       塑料

線位移的最大速度       1.0 m / s

線繩最大加速度    5.0 g

最大拉出力    7.0 N

最小回縮力    1.0 N

動作壽命       100萬次循環 (根據理想條件估算)

線繩連接       線夾

最大。出線角度。       ±3°

傳感器數據

技術       磁電 (≤ 0.09°)

精度       ± 0.10 % FSO

重復性    ±0.04 % FSO

分辨率 單圈  13 位

分辨率 多圈  4 位

近似線性分辨率    18.4 μm

輸出碼制       Analog Current 0 – 20 mA

輸出分辨率    在全量程內最高分辨率13位（分級轉動-當測量范圍小于90度時分辨率將至13位以下）

多圈范圍       16位（默認設置）。用戶可以使用設定量程功能測量最高達65536圈（也可以使用UBIFAST工具更改圈數）

接口

通訊接口       電流型模擬量

手動功能       測量位置的起點和終點可以通過電纜或連接器進行設置

輸出

輸出

電氣數據

功耗       Desc

最大負載電阻       500 Ω

模擬量精度    @ 20 mA = ±20 μA （在正常的供電情況下）

建立時間       32ms（從最小值到最大值的跳躍）

反極性保護    是

短路保護       是

MTTF     241.0 years @ 40 °C

電氣連接

連接方向       徑向

連接方向       徑向 3

電纜長度       10 m [394"]

導線截面       0.14 mm2 / AWG 26

材料 / 類型  PVC

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲

產品壽命周期信息

產品壽命周期信息       新產品

連接計劃

信號       電纜顏色

Power Supply     紅

GND      黃色

Analog Output   綠色

Set1/Direction    棕色

Set2/Zero Set     白
