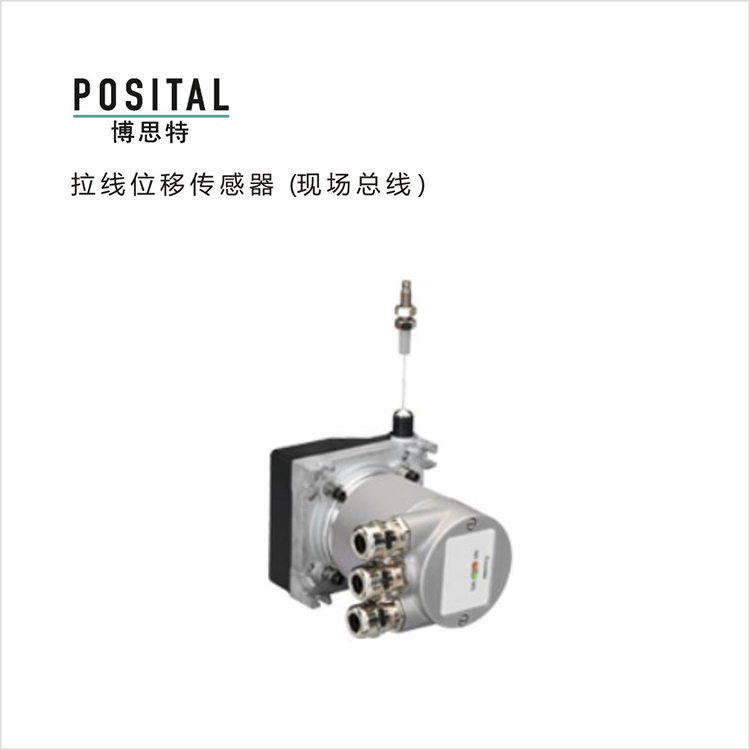

POSITAL拉線傳感器LD0-DPC1B-1213-3D00-H3P

POSITAL拉線傳感器LD0-DPC1B-1213-3D00-H3P

POSITAL拉線傳感器主要特點：
　　傳感器的設計精密合理，采用高精密傳感元件，使得傳感器具有體積小，使用方便，密封性好，測量精度高，溫度誤差小，壽命長等優點。
　　該傳感器不僅適宜于作直線運動的機械物體位移測量，更適宜于機械物體作曲線運動的位移測量。
       ?精密電信號（電位計、電壓、電流、編碼器脈沖、計算機接口）輸出
　　?適合多種距離精密直線或曲線位移測量
　　?標準工業級+產品，軍品級
　　?適合多種惡劣環境和苛刻工作條件
　　?多面安裝選擇（傳感器底面、頂面、端面、拉線背面、拉線正面等）

POSITAL拉線位移傳感器 產品參數：
電源    10 – 30 VDC
功耗    ≤ 1.5 W
啟動時間    < 1 s
工作溫度    -40 °C (-40 °F) - +80 °C (+176 °F)
重量    810 g (1.79 lb)
外殼防護等級 (編碼器)    IP64 / IP65
EMC:發射干擾    DIN EN 61000-6-4
EMC:抗干擾    DIN EN 61000-6-2
機械數據
最大測量長度    3.00 m
線轂周長    200 mm
線繩材質    塑料涂層的不銹鋼
線繩直徑    0.87 mm
編碼器外殼材料    鋼
拉線盒外殼的材料    鋅合金壓鑄
線位移的最大速度    0.8 m / s
線繩最大加速度    1.0 g
最大拉出力    3.0 N
最小回縮力    2.5 N
動作壽命    不可用
線繩連接    M4制螺紋
最大。出線角度。    ±0°

傳感器數據
技術    光電 (≤ 0.02°)
精度    ±0.012 % FSO
重復性    ±0.005 % FSO
分辨率 單圈    13 位
分辨率 多圈    12 位
近似線性分辨率    24.4 μm
輸出碼制    二進制碼
接口
通訊接口    Profibus(現場總線)
Profil    DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254)
診斷    desc
編程功能    分辨率，傳動系數（物理分辨率），速度比例+過濾器，預設（零點），計數方向，限位開關，節點號，示教模式，診斷模式
手動功能    地址選擇開關0-99和終端電阻DIP開關（帶有接線盒）
傳輸速率    ≤12M波特
接口周期    ≥ 1 ms
輸出
輸出驅動器    Desc
功耗    ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
反極性保護    是
短路保護    是
MTTF    13.5 年，在40 ℃下

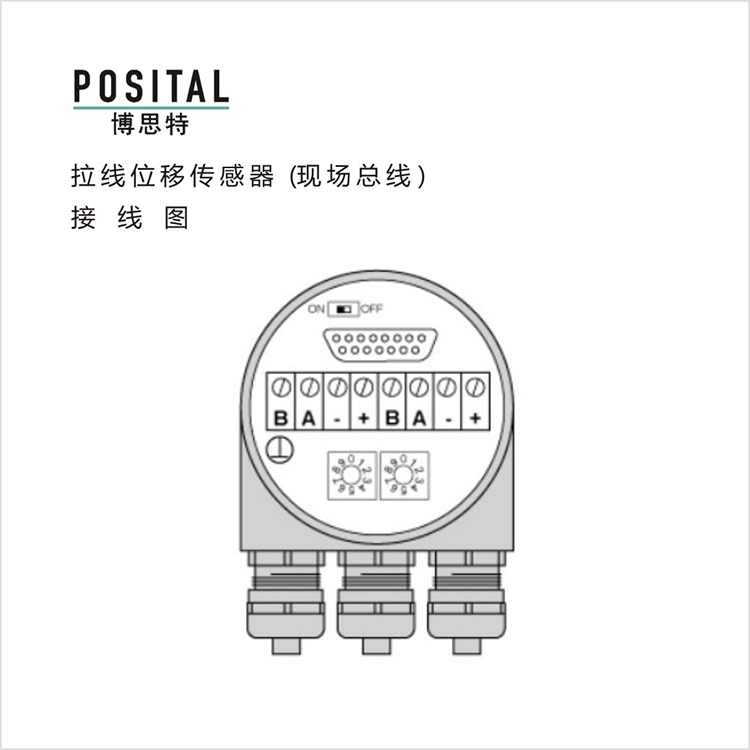

電氣連接
連接方向    徑向
連接方向    徑向 0 / 軸向
連接類型    3 x 格蘭頭
