空心軸編碼器怎么安裝及故障解決辦法

文章來源：http://www.douyo.cn/  發布時間：2019/05/05    點擊數： 　　空心軸編碼器通常又被大家稱為中空編碼器，在空心軸編碼器安裝時要避免與編碼器剛性連接，安裝軸的尺寸請參照對應的說明，安裝時編碼器應輕輕推入被套軸，嚴禁用錘敲擊，以免損壞軸承和碼盤，長期使用時，檢查固定編碼器的螺釘是否松動。

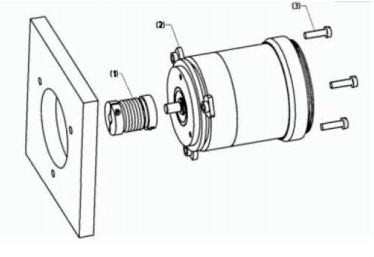

　　空心軸編碼器安裝一

　　1、固定機器上的驅動軸，不能將編碼器軸與機器直接相連接，通常采用柔性聯軸器。

　　2、安裝聯軸器（1）到編碼器上,請注意聯軸器不要接觸到編碼器表面；

　　3、將帶螺絲（3）的伺服夾環（2）推到安裝法蘭表面，但不要鎖緊螺絲；

　　4、旋轉伺服夾環、（2）以便將編碼器推入到位

　　5、旋轉伺服夾環、（2）進入到伺服套子中，然后輕輕縮緊。

　　6、在驅動軸上固定好聯軸器、（1）并盡量減少角度和水平對準誤差以保證聯軸器和編碼器安裝誤

　　差在允許范圍內。

　　7、鎖緊伺服夾環上的、3個螺絲。

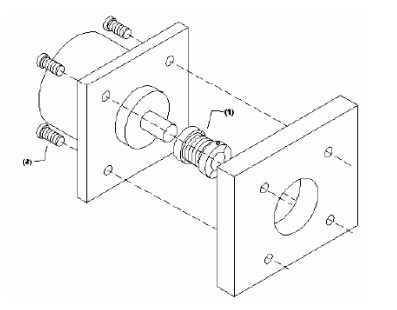

　　空心軸編碼器安裝二

　　1、固定機器上的驅動軸，不能將編碼器軸與機器直接相連接，通常采用柔性聯軸器。

　　2、安裝聯軸器（1）到編碼器上,請注意聯軸器不要接觸到編碼器表面；

　　3、將帶聯軸器(1)的編碼器推入到位；

　　4、在驅動軸上固定好聯軸器、（1）并盡量減少角度和水平對準誤差以保證聯軸器和編碼器安裝誤差在允許范圍內。

　　5、將編碼器固定到安裝法蘭上。

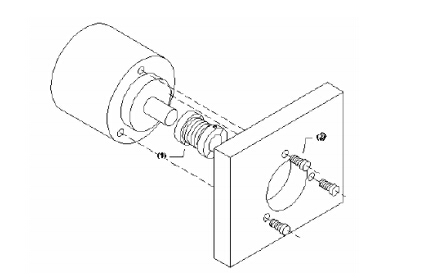

　　空心軸編碼器安裝三

　　1、固定機器上的驅動軸，不能將編碼器軸與機器直接相連接，通常采用柔性聯軸器。

　　2、安裝聯軸器（1）到編碼器上,請注意聯軸器不要接觸到編碼器表面；

　　3、將帶聯軸器(1)的編碼器推入到位；

　　4、在驅動軸上固定好聯軸器（1），并盡量減少角度和水平對準誤差以保證聯軸器和編碼器安裝誤差在允許范圍內。

　　5、將編碼器固定到安裝法蘭上。
　　空心軸編碼器常見故障及解決方法一

　　安裝松動：一般對于空心軸編碼器出現安裝松動的情況，它會致使影響到編碼器的位置控制精度，以至于造成造成停止和移動中位置偏差量超差，甚至剛一開機就產生伺服系統過載報警。因此務必在空心軸編碼器使用之前，請事先注意確保檢測其編碼器是否安裝牢固可靠的狀況。

　　空心軸編碼器常見故障及解決方法二

　　連接電纜故障：這種情況出現的機率最高，維修時會經常遇到，這種故障是檢查時優考慮的因素。一般對于空心軸編碼器所發現的短路或接觸不良、電纜斷路等情況，處理方式上應該重新更換編碼器的接頭或電纜的連線即可。

　　空心軸編碼器常見故障及解決方法三

　　操作接線情況：操作空心軸編碼器安裝的過程中，請注意確保編碼器的各個引腳端點連線正確。否者一旦對于錯誤的接線，會致使各線路之間的不兼容運行，輕則會造成編碼器的脈沖波形信號不穩定，以至于造成影響測量數據的精準偏差等問題。嚴重的話，有有可能會直接損壞掉編碼器，所以對于空心軸編碼器安裝連線的操作上請多加小心注意。

　　空心軸編碼器常見故障及解決方法四

　　+5V電源下降：是指+5V電源過低，一般編碼器的正常工作情況下是不能低于4.75V，而對于所造成過低的原因，有可能是供電電源故障或編碼器的電源傳送電纜阻值偏大而引起損耗，這時需進行檢修電源或更換電纜。

　　空心軸編碼器常見故障及解決方法五

　　空心軸編碼器電池電壓下降：這種故障通常有含義明確的報警，此時需更換電池，如果參考點位置記憶丟失，還須執行重回參考點操作。

　　空心軸編碼器常見故障及解決方法六

　　本身故障：是指空心軸編碼器本身元器件出現故障，空心軸編碼器導致自身不能產生和輸出正確的波形。這時下需更換空心軸編碼器或者維修空心軸編碼器的內部器件。

　　那以上有關空心軸編碼器怎么安裝及故障解決辦法等內容大致上都是解說的比較詳細，想必此時大家都應該掌握對于空心軸編碼器如何安裝及操作一些潮濕的認識及了解。不過還有提及到一點關于空心軸編碼器的安裝上通常都是和設備主軸相連接使用，一般來講設備主軸所帶負載是沖擊性負載，對于空心軸編碼器的安裝上不宜把固定的螺絲擰太緊。否者會引起主軸以及編碼器的調節轉動不了，而且還因此容易造成一些誤發脈沖信號的故障問題。
