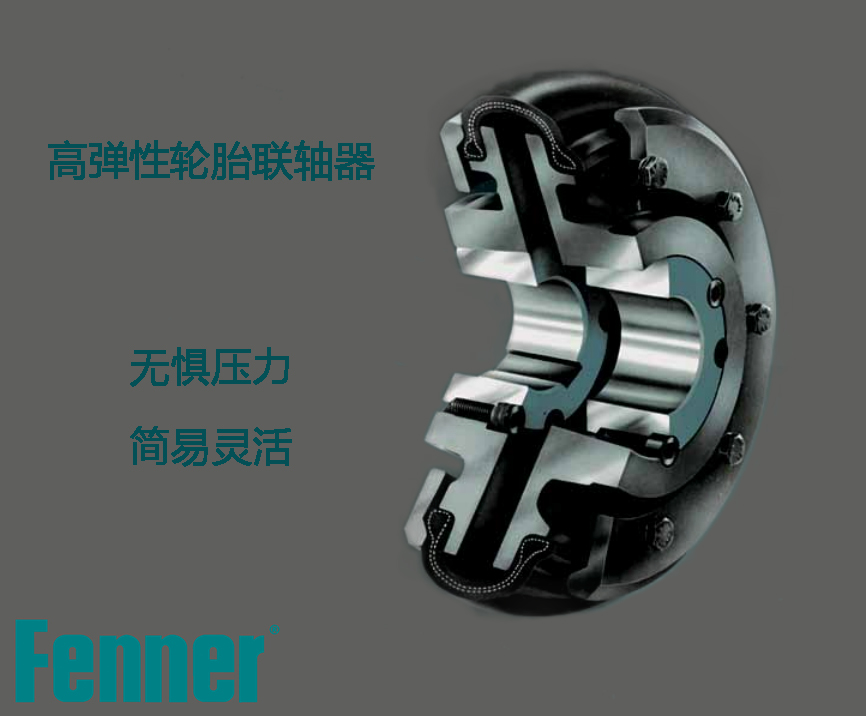

Fenaflex高彈性輪胎聯軸器

Fenaflex 高彈性輪胎聯軸器是一個有高柔韌性的彈性輪胎聯軸器，通過選擇聯軸器的連接法蘭能夠給設計者和工程師多樣化的選擇，以適應不同的應用需求。

主要特點：

簡單易安裝

更大的未對準兼容能力，兼容4度角，平行6mm,徑向8mm的未對準情況

內部負載攜帶線繞在兩個方向上，可反轉驅動

輪胎有標準和FRAS（防火抗靜電）結構。通過ATEX認證。

提供泵墊片和飛輪固定選項

相對于傳統輪胎聯軸器具有的高彈性和無需潤滑Fenaflex輪胎聯軸器表現得更加靈活，不僅僅部件具有高彈性，同時具有出色的減震性能，減少了振動和扭轉振動。

安裝時Fenaflex輪胎聯軸器更簡單省時，聯軸器外觀簡單，可承受所有平面中的大量未對準現象，并提供簡單的安裝和檢查而不會破壞驅動器。提供泵墊片和飛輪固定選項。輪胎聯軸器法蘭盤有 F&H 鎖緊環錐套安裝或者 B 型引導鉆孔法蘭。可以適用于需要的任何尺寸。Fenaflex輪胎聯軸器可以增加一個中間裝置從而滿足軸徑之間的標準間距的需求，DBSE 方便離心泵的維修，更換輪胎時電機和機器保持原狀。

復合天然橡膠輪胎可以適用于-50℃-50℃的溫度環境。也可以選擇聚合氯丁二烯橡膠輪胎適用于特殊情況，適用溫度-15℃-70℃。如果有防火阻燃或者防靜電要求的，也應該選用聚合氯丁二烯橡膠輪胎。

Fenaflex輪胎聯軸器具有國際認證，具有標準和FRAS（防火抗靜電）結構。通過ATEX認證。

Fenaflex輪胎聯軸器選型

1）運轉系數從下面表格中選擇需要的服務系數

2）設計功率通常運行功率乘以服務系數。給定的設計功率是聯軸器選型的基礎

3） 聯軸器尺寸參考功率比率表格，從適用的速度開始查找直到出現大于所需要的功率。

功率比率表左側豎列運轉速度右側橫列功率

4）孔徑根據數據表格選擇適配的法蘭及需要的孔徑

產品規格

F40/F50/F60/F70/F80/F90/F100/F110/F120/F140/F160/F180/F200/F220/F250

Fenaflex 墊片式彈性輪胎聯軸器

Fenaflex 墊片式彈性輪胎聯軸器包含一套完整的輪胎聯軸器外加一個墊片和鎖緊環錐套。

一套完整聯軸器包含2個鎖緊環錐套、2 個 F 型法蘭、1 個輪胎。

該聯軸器設計的驅動軸終端的標準距離有 80mm,100mm,140mm 和 180mm 四種規格?？梢赃m配于 F40-F140 的輪胎聯軸器。
