磁致伸縮位移傳感器怎么接線

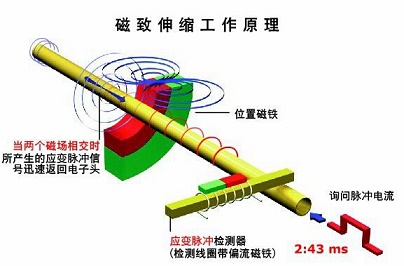

文章來源：http://www.douyo.cn/  發布時間：2019/04/22    點擊數： 　　磁致伸縮位移傳感器怎么接線？磁致伸縮位移傳感器，通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值；該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中。
　　由于作為確定位置的活動磁環和敏感元件并無直接接觸，因此傳感器可應用在極惡劣的工業環境中，不易受油漬、溶液、塵?；蚱渌廴镜挠绊?。此外，傳感器采用了高科技材料和先進的電子處理技術，因而它能應用在高溫、高壓和高振蕩的環境中。傳感器輸出信號為絕對位移值，即使電源中斷、重接，數據也不會丟失，更無須重新歸零。由于敏感元件是非接觸的，就算不斷重復檢測，也不會對傳感器造成任何磨損，可以大大地提高檢測的可靠性和使用壽命。

　　磁致伸縮位移傳感器接線及調試方法：

　　磁致伸縮位移傳感器模擬信號接線及調試方法

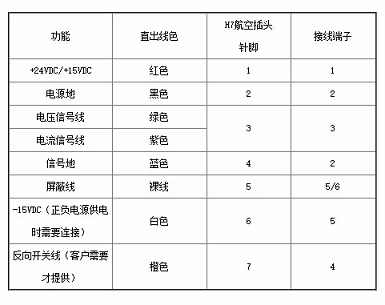

　?。?）、磁致伸縮位移傳感器單位置輸出接線圖

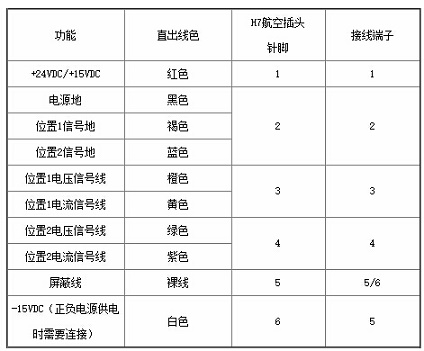

　?。?）、磁致伸縮位移傳感器雙位置輸出接線圖
　　※注：無論是單位置還是雙位置輸出的產品，當需要正負電源時，屏蔽線接6腳。

　　特別注意：雙位置信號兩個浮球之間的距離不能小于100mm，否則會導致傳感器工作不正常。

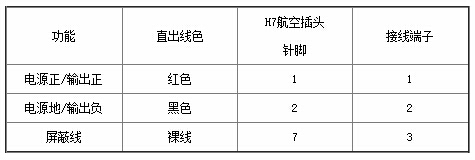

　　（3）、磁致伸縮位移傳感器二線制輸出接線圖（按鈕形式）
　　※二線制信號航空插頭只用1、2、7引腳，其它引腳全部懸空。

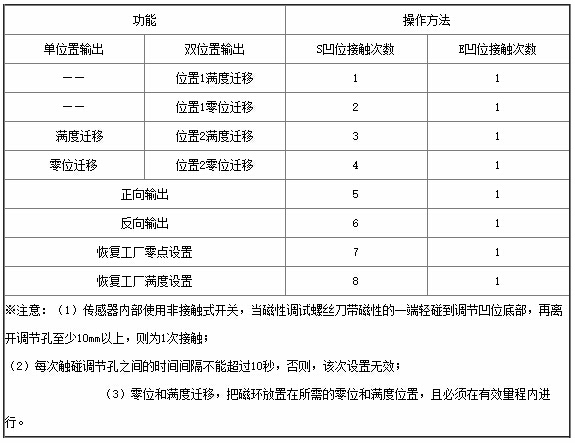

　　③、磁致伸縮位移傳感器磁尺調試方法
　　磁致伸縮位移傳感器常見故障排除：（以輸出4~20mA為例子，其它輸出同理）

　　1.輸出為4mA不變

　?。?）當測桿上沒有浮球時，傳感器輸出為4mA----檢查浮球。

　?。?）浮球落到測量下死區時，傳感器輸出是4mA----檢查浮球是否入液，或者其他原因?qū)е聯p壞而不能浮起。

　　2.輸出定值不變

　?。?）浮球被卡住或者浮球損壞（定值的范圍在4~20mA之間）----檢查浮球，油箱內部結構。

　?。?）可恢復工廠零點設置/恢復工廠滿度設置。

　　3.輸出為0mA

　?。?）線路斷路----檢查現場線路是否存在斷路，如線與線的對接地方。

　?。?）檢查接線是否接好，是否接觸不良。

　　4.數據有突跳

　?。?）安裝時沒有固定好法蘭，設備震動影響到測量----檢查傳感器安裝。

　?。?）屏蔽線斷路----檢查線與線對接地的屏蔽線。

　?。?）磁致伸縮位移傳感器的布線是否避開大功率設備的布線。

　　5.現場檢測方法

　?。?）把萬用表打到電壓檔，測量采集模塊的供電輸出是否約為12V~24V。

　?。?）檢查輸出電流信號，把電流輸出線從采集模塊分離，把萬用表打到電流檔，測量傳感器的電流輸出，隨著浮球的移動，電流應該是4~20mA的變化。

　?。?）檢查磁致伸縮位移傳感器的工作電流，用單獨24V電源給磁致伸縮位移傳感器供電，再用電流表測量電源線的電流，電流值應該約為40~80mA(電壓輸出的傳感器為50mA)。

　　（4）把磁致伸縮位移傳感器從設備直接拆卸下來（排除現場線路問題），直接接到采集模塊上去，按照第(2)點的方式去檢測，或者是檢查現場線路是否存在問題，確?，F(xiàn)場線路正常的情況下進行檢測。
