絕對值編碼器常見的輸出信號方式有哪些？

      絕對值編碼器內部由于是多碼道讀數，數值是以2的0次方到2的n-1次方的編碼，故它的輸出不同于增量的脈沖輸出，以物理器件分類來看，可分為并行輸出、串行同步輸出、串行異步總線式輸出、轉換模擬量輸出等。

一．并行輸出

      多少位（碼道）絕對值編碼器就有多少根信號電纜，每根電纜代表一位數據，以電纜輸出電平的高低代表1或0，物理器件與增量值編碼器相似，有集電極開路NPN、PNP、差分驅動、推挽HTL等等，分高電平有效或低電平有效來針對PNP或NPN的物理器件格式。推挽式輸出信號電壓較高，電壓范圍寬，器件不易損壞，與PNP和NPN都兼容，并行輸出的應盡量選用這種輸出，并行輸出一般以格雷碼的數學形式輸出，所以在過去就直接被稱為格雷碼編碼器了。

      對于位數不高的絕對值編碼器，一般就直接以此形式輸出數碼，可直接進入后續設備如PLC或上位機的I/O接口，有多少位就要連接多少個點，直接讀取電平的高低，輸出即時，連接簡單。但是并行輸出有如下問題：

1、必須是格雷碼，因為如是純二進制碼，在數據刷新時可能有多位變化，讀數會在短時間里造成錯碼。

2、占用多點接口，所有接口和電纜必須確保連接好，因為如有個別連接不良點，該點電位始終是0，造成錯碼而無法判斷。

3、傳輸距離不能遠，對于不同物理器件傳輸?shù)木嚯x不同，一般在10米內使用，對于復雜環境，最好有隔離。

4、對于位數較多，要許多芯電纜，并要確保連接優良，由此帶來工程難度及可靠性隱患，同樣，對于編碼器，要同時有許多節點輸出，尤其是高位或多圈編碼器，器件集中在編碼器內部，增加編碼器器件的故障損壞率。

二.同步串行界面（SSI）輸出

      串行輸出就是數據集中在一組電纜上傳輸，通過約定，在時間上有先后時序的數據輸出，這種約定稱為通訊規約。串行輸出連接線少，傳輸距離遠，對于編碼器的保護和可靠性就大大提高了，一般高位數的絕對編碼器和絕對值多圈編碼器都是用串行輸出的。串行輸出分同步與異步界面，同步就是發送指令與數據是同步的，這樣就是指令走一對電纜，數據走一對電纜，同步工作，常常用SSI來表示。SSI的物理格式一般是5VTTL的或5V差分的，也有用推挽式的，其數學格式各家自行約定，指令一般有三部分組成，1是同步節拍，2是指令-數據輸出的內容，3是數據的起始，這些往往以通訊規約集合在一起了。

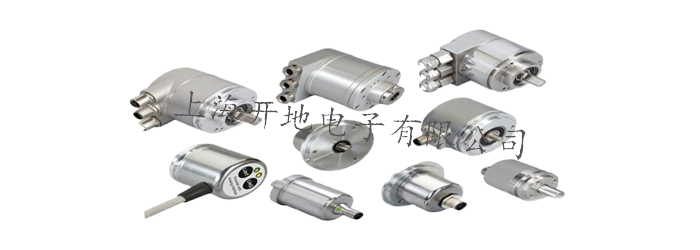

上海開地電子有限公司是一家專業的傳感器系統及配件成套服務供應商。公司目前所生產及代理的產品有：絕對值編碼器、增量式編碼器、拉繩編碼器、旋轉編碼器、磁柵尺、接近開關、光電傳感器、磁致伸縮位移傳感器、傾角傳感器、拉繩位移傳感器、超速開關、測速電機、減速機、聯軸器、皮帶輪、鏈條、電纜、控制器及其相關附近等產品。
