SSI接口 RS422絕對值編碼器 UCD-S101G-0013-L10S-PRL-博思特POSITAL

文章來源：上海開地電子有限公司發布時間：2025/07/28 點擊數：

SSI接口 RS422絕對值編碼器 UCD-S101G-0013-L10S-PRL-博思特POSITAL

先進的位置反饋技術

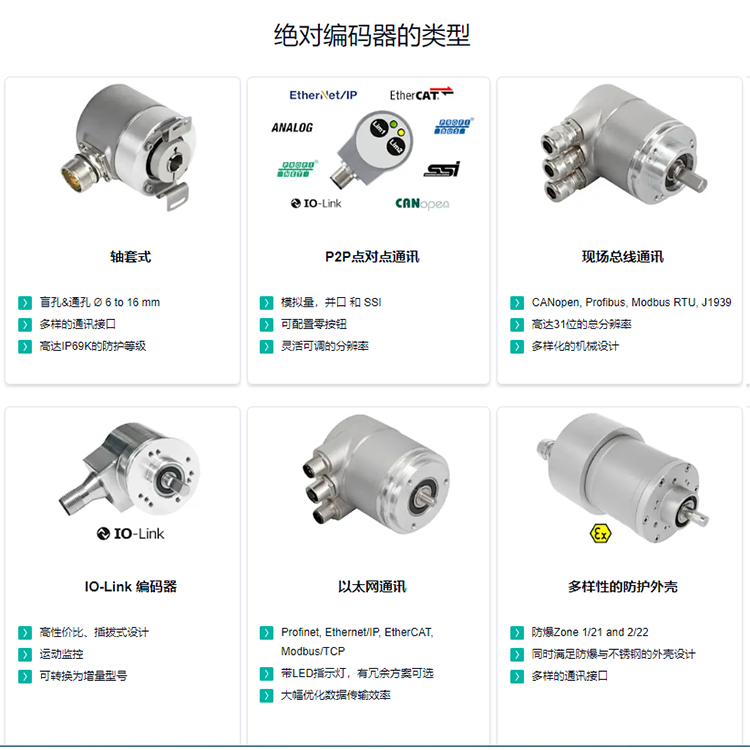

尋求精確可靠的傳感解決方案？博思特POSITAL絕對值旋轉編碼器從開始工作的那一刻開始，即使是在系統斷電機械部件發生移動時，可持續實時反饋當前位置值。絕對值編碼器有單圈和多圈兩種類型，且都有不同的分辨率和通信接口，以及數千種機械和連接配置可供選擇。POSITAL絕對編碼器提供了更高的精度和可靠性，使其適用于各種應用。

SSI接口 RS422絕對值編碼器 UCD-S101G-0013-L10S-PRL-博思特POSITAL運用行業

博思特POSITAL絕對值編碼器UCD-S101G-0013-L10S-PRL運動控制的應用范圍十分廣泛，從工廠自動化到移動設備的控制系統都會涉及到運到控制的運用。這些行業都有其特殊性，但無一例外都需要機械設備實時的精確物理位置。POSITAL絕對編碼器UCD-S101G-0013-L10S-PRL可以幫助您更便捷的控制您的設備，提高安全性和效率，并幫助您提升對品質的把控。

SSI接口 RS422絕對值編碼器-博思特POSITAL接口

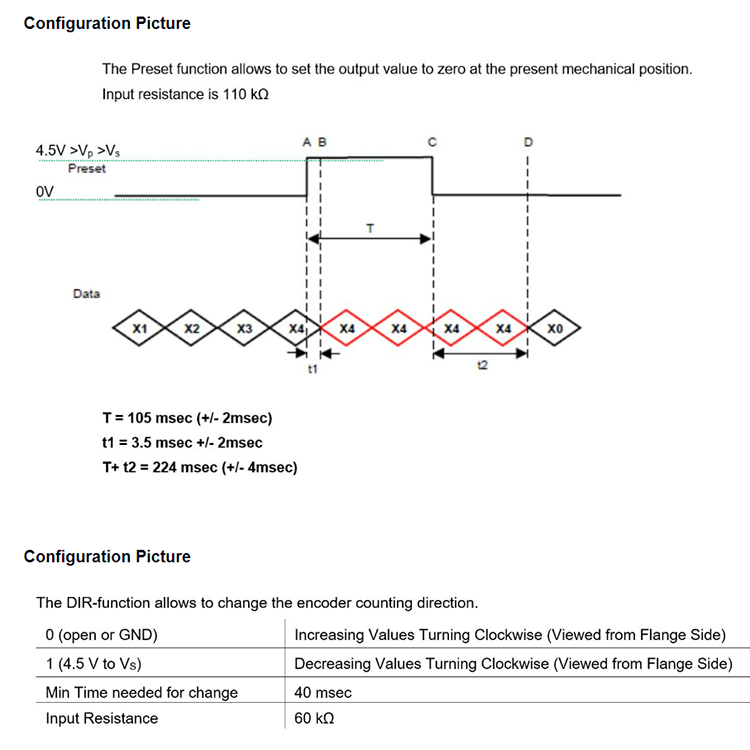

接口 SSI帶預設
手動功能預設功能和方向反轉可以通過電纜或連接器編譯
接口周期時間 ≥ 25 μs
Multiple Transmissions Once
Number of Preset Cycles 5,100,000
SSI Format SSSSSSSSSSSSS0

SSI接口 RS422絕對值編碼器輸出
輸出驅動器 RS422
電氣數據
電源電壓 4.5 – 30 VDC
功耗典型的 50 mA
功耗 ≤ 1.0 W
啟動時間 < 1 s
時鐘輸入 RS 422, 通過光電耦合器
時鐘速度 100 kHz – 2 MHz
反極性保護 是
短路保護 是
EMC:發射干擾 DIN EN 61000-6-4
EMC:抗干擾 DIN EN 61000-6-2
MTTF 500 years @ 40 °C

SSI接口 RS422絕對值編碼器-博思特POSITAL 傳感器
技術 磁性
單圈分辨率 13 位
分辨率多圈 0 位
精度 (INL) ±0.0878°（≤12位）
檢測信號 (默認值) 順時針旋轉(面向軸)時，數值增加
認證認證/壽命碼制碼格雷碼
環境規格
外殼防護等級 (軸) IP66/IP67
外殼防護等級 (外殼) IP66/IP67
濕度 98%相對濕度, 無凝結狀態
Max Temperature +85 °C (+185 °F)
Min Temperature - 40 °C (- 40 °F)

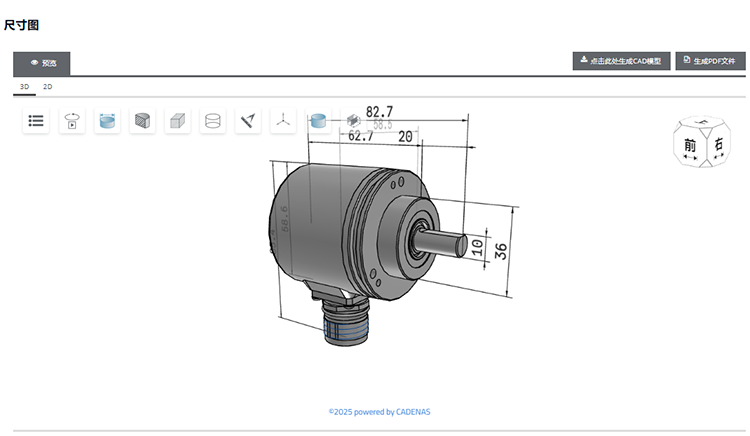

UCD-S101G-0013-L10S-PRL絕對值編碼器機械數據
外殼材料鋼
外殼涂層陰極防腐蝕防護（> 720小時耐鹽霧測試) + 油漆噴涂
法蘭形式夾緊法蘭, ? 58 mm
法蘭材料鋁
軸的類型實心軸, 單面平坦型軸, 長度 = 20 mm
軸的直徑 ? 10 mm (0.39")
軸的材料不銹鋼 V2A (1,4305; 303)
最大軸負載 Axial 40 N, Radial 110 N
最小機械壽命 430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
轉子轉動慣量 ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩 ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
最高機械速度 ≤ 3000 1/min
耐沖擊性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度 52,7 mm (2.07")
重量 290 g (0.64 lb)

SSI接口 RS422絕對值編碼器電氣連接
連接方向徑向
接口 M23, 公型, 12針

電氣連接 Approval CE + cULus

SSI接口 RS422絕對值編碼器 UCD-S101G-0013-L10S-PRL-博思特POSITAL
