EMG糾偏檢測框架SMI-HR500

EMG糾偏檢測框架產品特點：

高精度板帶對邊和對中糾偏系統：EMI電感式板帶邊部位置傳感器用于開卷機、糾偏輥、無機械臂連接的卷取機上高精度板帶對邊和對中糾偏，以及板帶邊緣跟蹤和/或屏蔽。在板帶對中糾偏中，板帶寬度的檢測作為額外選項是可能的。EMI傳感器完全不受污染物和蒸汽的影響，如果板帶的材質和板帶的厚度是保持不變的，其測量的精度為±1毫米。

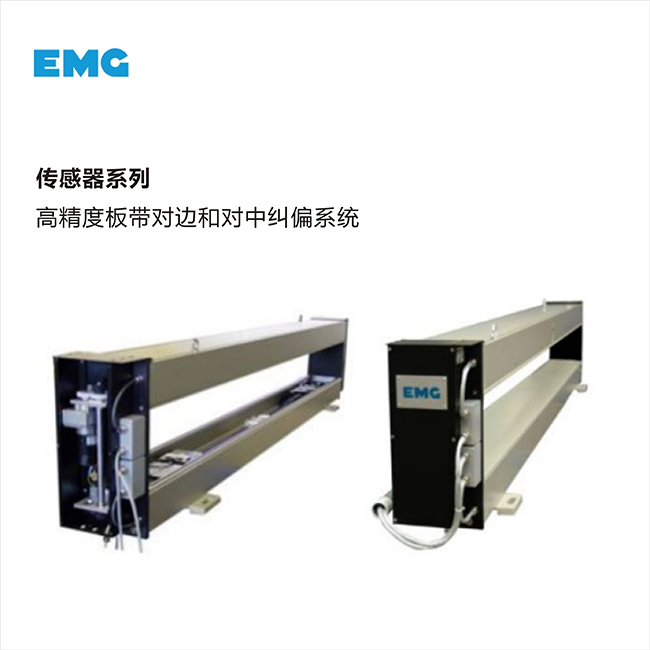

陽極氧化鋁擠壓成形的緊湊型即用組裝測量框架包含電感式傳感器，在電機驅動下可移動到帶兩側邊部。在框架內裝有兩對通過機械同步軸移動的傳感器，在嚴格的位置控制回路中跟蹤板帶邊緣。

傳感器位置通過集成的位置傳感器連續記錄。這些位置和傳感器覆蓋范圍被用于計算板帶邊緣的位置和板帶寬度。信號和驅動電路分別安裝在數字式控制器內。

EMG糾偏檢測框架注意安全：

在板帶處理線上，可能由于不同的原因而產生板帶的跑偏。跑偏可能導致產品的損壞或生產設備的損壞。為了避免板帶跑偏，電感式測量傳感器應安裝在處理線的合適位置，以使板帶能夠保持在機組中心。

EMG糾偏檢測框架工作原理：

電感式測量傳感器的基本組成為兩個發送和兩個接收線圈。根據外界條件，這些線圈被分為兩組： “主動（發送）線圈”或者“從動（接收）線圈”。在高溫或危險的環境情況下，通過一套單獨的附加電路來補償電感式測量傳感器和電路之間的線纜損失。

測量金屬板帶中心位置的傳感器組通常被對稱地安裝在機組中心兩側。每個傳感器分別用于測量板帶的一個邊緣，其中一個用作發送傳感器，相對應的另一個用作接收傳感器。 每對線圈本身又是有方向的空心變壓器。金屬板帶在通過這些發射器和接收器時，在連接的線圈之間產生磁通量差異，該差異被作為測量結果。 發射線圈提供一個有規則的正弦電壓，根據板帶的橫向位置，在接收線圈中將產生一個相應的感應電壓波形。 在對兩個接收通道的差值進行放大和計算后，會得到一個穩定的板帶偏離機組中心位置的信號。

EMG糾偏檢測框架常用型號：

　　EMG 光源發射器 LLS875.01

　　EMG 接觸器 DMC-U001\AC24V 2.2A

　　EMG 執行機構主板 DMC-02A0-DCN

　　EMG CPC信號放大器 EVB 03

　　EMG 糾偏裝置 IMU2.002/400/1650/S.398/T

　　EMG 備件 HOE 8/220

　　EMG CAN-BUS電纜 LD 2X2X0.00

　　EMG 控制電路板 DEA01

　　EMG 執行器開關型 DIM002-002DCJ

　　EMG 數字式控制器 SPC16.0584

　　EMG 高頻燈保護管 LIC 480/01

　　EMG LIC檢測光電管 LIC1075/1 LIC檢測光電管

　　EMG電動伺服缸 ESZ25-400/F/-/-/SC/D/16/A

　　EMG 分體式電動門 DMC250+DK15

　　EMG 電動蝶閥 D971J-10C DN65

　　EMG 控制板通訊板 ECU 01.2

　　EMG CPC控制箱 SPCC4.320.4編號235671

　　EMG 控制板 SPC16.0325

　　EMG高頻光源發射器 LL1275/02

　　EMG 糾偏感應框架 IMH2.002/600/1950/S.161T

　　EMG 控制單元 控制單元SPC16.0568

　　EMG 備件 H6600-SS SELF SEEK RPC

　　EMG 控制電路板 SMI1.09

　　EMG 液壓推動器 /6 210W 400V

　　EMG 高頻光發射器 LIC 1075/01 290 276

　　EMG 備件 DMC 500-B3-160

　　EMG 糾偏缸 ESZ 50-500/F/-/L/SI/D/21

　　EMG EMG反饋隔離板 DMC-27.3C

　　EMG 控制電路板 ADP01.1(EMG對中)

　　EMG 對中光源 LIC 480/01 24V DC MAX2.4A

　　EMG 壓力開關 HOE 10/220 186030 230VAC/DC

　　EMG位置傳感器 LWP 300

　　EMG傳感器 KLW300.012

　　EMG傳感器 KLW225.012

　　EMG傳感器 EVK2-CP/400.02/R

　　EMG線性位移傳感器 LEH300 Art.Nr：024312

　　EMG位置傳感器 KLW225.012 D57482

　　EMG伺服閥SV1-10/16/315/6

　　EMG備件EVM2-CP/1807.71/L/R

　　EMG高頻交流光源發射器LIC1075/11

　　EMGR備件ECS71K4-XI33

　　EMG光源發射器LIC770/11
