旋轉編碼器各類輸出形式差異有哪些？

文章來源：www.douyo.cn 發布時間：2021/04/28 點擊數：開地電子告訴您：旋轉編碼器的輸出形式集電極開路輸出、電壓輸出、互補輸出和線性驅動輸出的差異有哪些？

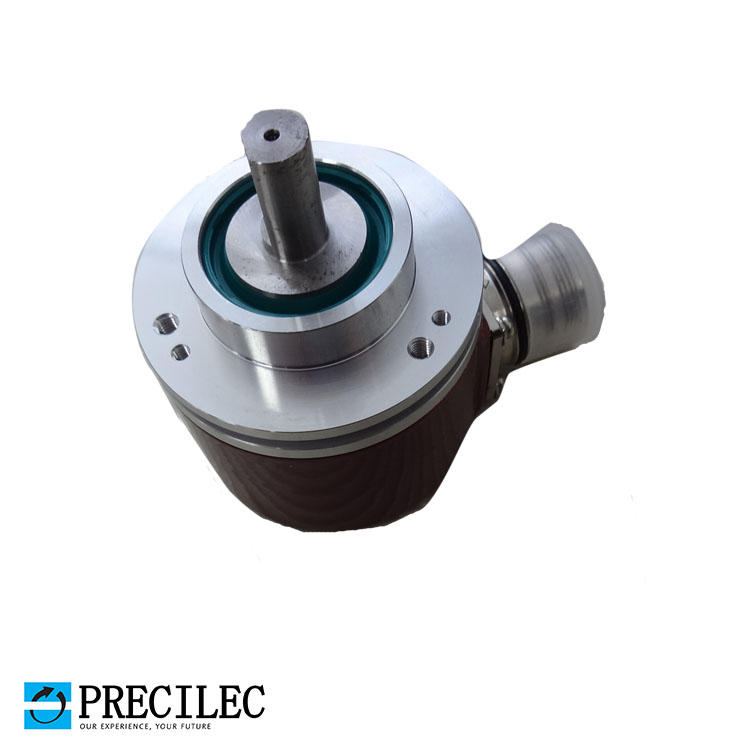

旋轉編碼器廠家

集電極開路輸出是以輸出電源電路的晶體管發射極作為公共端，同時集電極懸空的輸出電源電路。通常分成NPN集電極開路輸出和PNP集電極開路輸出。

電壓輸出是在集電極開路輸出的電路基礎上，在電源間和集電極之間接了一個上拉電阻，使得集電極和電源之間能有一個穩定的電壓狀態。
互補工作輸出是工作輸出上具有NPN和PNP兩種工作輸出晶體管的工作輸出電路。依據工作輸出數據信號的[H]、[L]，2個工作輸出晶體管交互進行[ON ]、[OFF]行為，比集電極開路工作輸出的電路傳輸數據距離能稍遠，也可與集電極開路輸入機器（NPN、PNP）連。工作輸出電路。

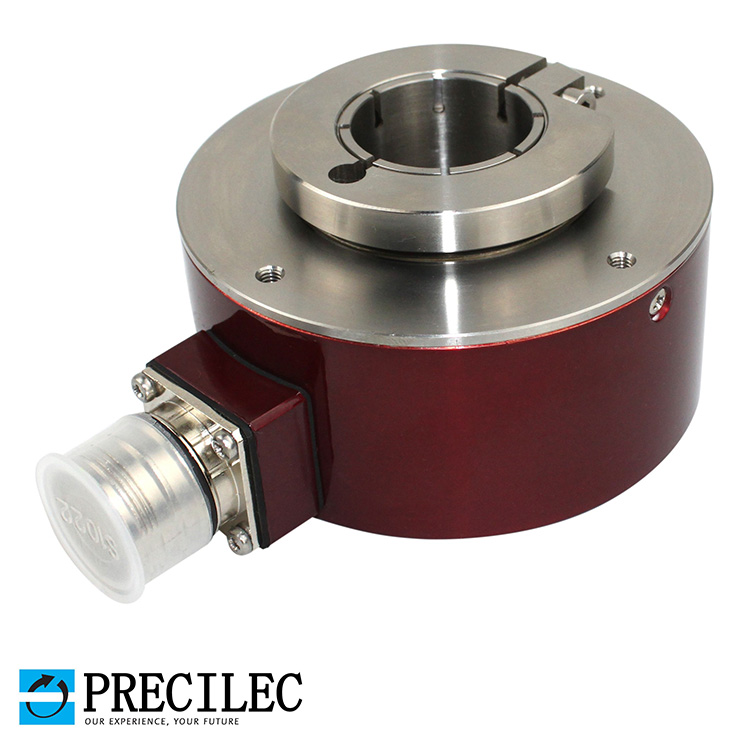

旋轉編碼器生產商

線性驅動工作輸出是采用RS-422標準，用AM26LS31芯片運用于高速、長距離數據傳輸?shù)墓ぷ鬏敵霾呗?。?shù)據信號以差分形式工作輸出，因而抗干擾能力更強。工作輸出數據信號需專門針對能收到線性驅動工作輸出的專用設備才可以收到。
